6.2.5太陽能低溫干燥保糧系統

6.2.5.1系統構成及原理利用太陽能制冷來達到低溫保糧的目的可以大幅度降低保糧成本。它一方面

減小了糧庫的太陽輻射熱負荷，另一方面利用干燥劑吸附除濕方法降低糧倉內的濕度，系統提供的制冷量可使常規冷谷機的制冷負荷大幅降低，從而部分或全部代替冷谷機。這對于利用新能源大幅降低保糧成本具有重要意義。系統不受地理因素的限制，可在太陽能資源豐富的廣大地區推廣應用。

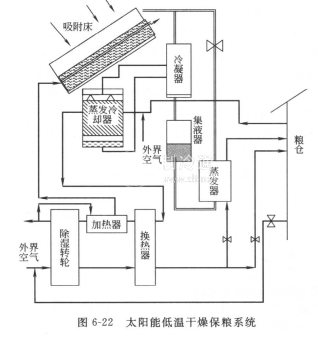

整個系統包括活性炭-甲醇或分子篩一水間歇式固體吸附制冷子系統、蓄冷子系統和除濕子系統三部分。固體吸附制冷系統包括吸附床、冷凝器、集液器、蒸發器等，干燥除濕系統包括除濕轉輪、再生加熱器、蓄熱式換熱器等，還包括風機盤管等送冷裝置，系統中冷凝器所用冷卻水為蒸發冷卻器循環用水。系統采用活性炭-甲醇工質對，再生溫度為80-100℃左右，若采用分子篩-水工質對，則需真空管型吸附集熱器，集熱再生溫度需要150℃左右，系統結構簡圖如圖6-22所示【3】。

其中吸附制冷系統采用間歇式（單床）吸附制冷，吸附床設于屋頂，日間吸附床接受太陽輻射熱使制冷劑從吸附劑中脫附，這部分制冷劑在水冷冷凝器中經冷卻后凝結下來，收集在集液器中，夜間吸附床受冷，床內壓力降低，吸附劑吸附制冷劑，蒸發器蒸發制冷，冷量直接提供給糧倉。糧食本身可作為蓄冷載體，夜間被冷卻的糧食至白天溫度有所回升，到晚上繼續被冷卻，如此循環。干燥劑除濕系統以硅膠或分子篩為干燥劑，采用太陽能或其他輔助熱源加熱再生，可連續工作。處理空氣主要來自糧倉，一部分來自倉外（視外界空氣溫濕度條件確定比例），這部分氣體除濕后先由來自蒸發冷卻器的冷空氣預冷，再和糧倉內的循環空氣混合經冷卻后送人糧倉，出口再生氣流溫度較高，在日間其中一部分經加熱可送往吸附床起到輔助再生的作用。系統工作方式屬于間歇式。
