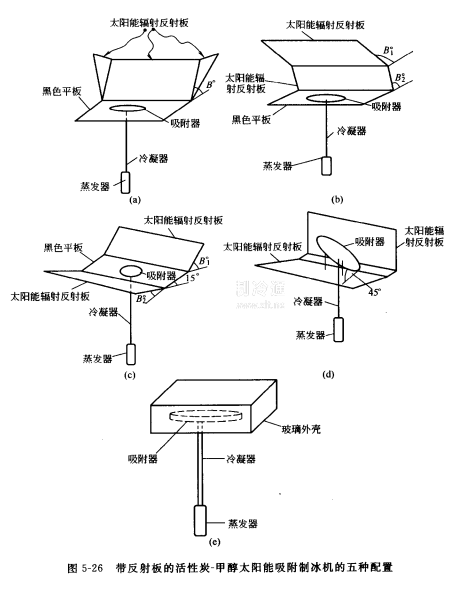

帶反射板的活性炭-甲醇太陽能吸附制冰機圖5-26所示為一種新穎的太陽能活性炭-甲醇太陽能吸附制冰機【22）。在該太陽能吸附式制冰機中，將吸附器置于一個玻璃容器中，采用太陽能輻射反射板加熱吸附器。采用該種結構，一方面可以從整個外吸附器表面對吸附工作對均勻加熱；另一方面由于吸附器、冷凝器、蒸發器等置于一個玻璃容器中，可以減少系統泄漏的可能性。在該太陽能吸附式制冰機中，每塊太陽能輻射反射板的面積為0.04m2，園柱形的吸附器的直徑為0.2m，厚度為0.05m.Khattab等測試了不同反射板傾角下吸附工作對的最高解吸溫度。此外，Khattab等還提出了4種方法以提高吸附器的熱性能：（1）在吸附器的外表面裹黑色的金屬絲網：（2）在吸附器的外表面裹黑色的金屬薄板；（3）在吸附器顆粒活性炭中添加黑色的金屬碎片：（4）將顆粒活性炭添加黑色的金屬碎片固化。

Khattab等將顆粒活性炭添加黑色的金屬碎片固化后，對采用圖5-26中的第三種配置的太陽能吸附制冰機進行了實驗測試。研究結果表明，在太陽輻射為20M0/

2、平均氣溫為29℃的氣候條件下，系統的太陽能制冷系數高于0.16，制冰量約為9.4kg/（m2·d）：在太陽輻射為17M0/m、平均氣溫為20℃的氣候條件下，系統的太陽能制拎系數可高于0.14，制冰量約為6.9kg/（m2·d）。
