屋頂式空調機組從用途上看也可歸入風管機一類，但二者結構完全不同。屋頂式空調機組采用風冷方式，其所有制冷、加熱與空氣凈化、送風部件均組合在一個整體內。由于安裝在屋頂上，故稱為屋頂式空調機組。與其他單元式空調機組相比，屋頂式空調機組相當于把室外機和室內機結合在了一起。出于空調房間位于機組下方，因此機組送風口的位置多為水平或底出風。，頂式空調機組的制冷量從10-500kW左右，送風量2500~80000m/h均有產品。

屋頂式空調機組的特點：

（1）機組結構緊湊，自帶冷源，采用風冷結構，使用維護方便。

（2）機組置于屋頂，從屋頂上直接送風至頂層空調房間，無需吊頂空間。

不同廠家生產的屋頂式窮調機組的結構略有不同，但都可分為壓縮冷凝和空氣處理兩個

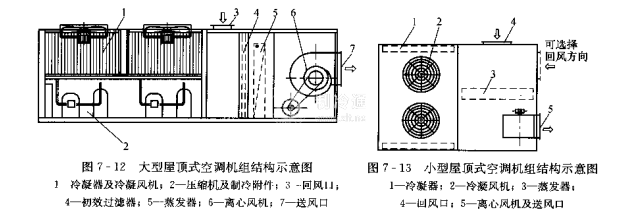

部分。圖7-12為大型屋頂式空調機組的結構示意圖。根據使用場合的不同，要求空氣處理部分可以設計成具有各種空氣處理功能，如可以添加加濕器等，使其具有恒溫恒濕調節功能，或增設中、高效過濾器，使其具有凈化功能等。

圖7-13為一種中小型屋頂式空調機組的結構俯視圖，左側為壓縮冷凝部分，冷凝器采用布置在兩側，壓縮機及制冷附件置于兩刺冷凝器之間。右側為空氣處理部分，回風從側面進人（可有兩個方向選擇），經蒸發器冷卻后，由離心風機加壓送人送風管。調整離心風機的安裝位置，還可將出風口改為上出風、下出風。回風口也可做成下回風的形式。

屋頂式空調機組也可做成熱泵型，其結構與單冷型相同。
