離心式冷水機組的油系統

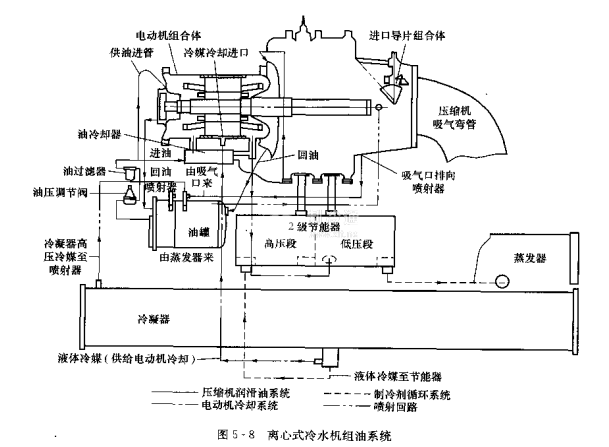

1.油系統的組成以特淡CVHE/CVHG型為例，油系統流程圖如圖5-8所示。油系統是由貯油罐及油泵、油壓差調節閥、油過濾器、油冷卻器、油加熱器、引射回油的噴射器、外部與內部供油及回油的管路組成。

貯油罐內設有浸入式齒輪油泵，負責向機組供油：一個油加熱器，防止機組啟動時溶解在油罐中的制冷劑氣化，造成油菜失壓。

機組裝有一個盤管式油冷卻器，保證各軸承齒輪嚙合處的油溫在30一35℃。從冷凝器引出一部分冷媒米冷卻電動機，從電動機下部出液態的冷煤繼續到油冷卻器，冷卻盤管中的油，油從盤管中流出后到軸承等處，余下的到節能器。

油壓差調節閥的作用是控制正力，若油壓不足，則主機停機。

2.油系統的流程油由油泵壓出經油壓差酒節閥、油過濾器，一路去油冷卻器潤滑套簡軸承；另一路去止推軸承向其供油，經回油管路流回油讎。在蒸發器中的潤滑油則由一引射器將其引射回油罐。引射器有兩個接口，一個接冷癡器，另一個接蒸發器。從冷凝器來的高壓氣態冷媒通過引射器將蒸發器中的潤滑油引射回油罐，氣態冷媒進人油罐，由油罐中的油加熱器將其中的冷媒加熱后，引入到壓縮機的吸氣口。如圖5-8所示。
