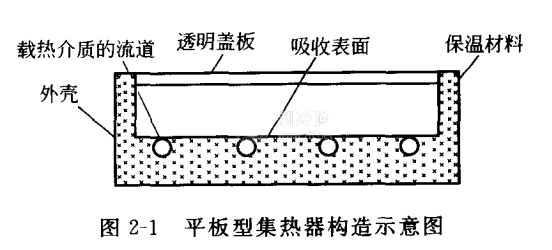

如圖2-1所示，平板型集熱器主要部件包括吸熱部件(包括吸收表面和載熱介質流道)、透明蓋板、隔熱保溫材料和外殼等兒部分。太陽輻射透過透明蓋板投射在吸收表面上，光能被轉換為熱能，以熱量形式傳遞給吸熱板內的傳熱工質，使傳熱工質溫度升高;同時，溫度升高的吸熱板不可避免的以傳導、對流、輻射等方式向四周散熱，形成集熱器熱量損失。由于平板型結構不具備聚焦陽光的功能，其工作溫度一般限于100℃以下。
