一個調節器對兩個或兩個以上的執行器進行分段控制稱為分程控制。由于是一個調節器要在其輸出變化的全范圍(如0~10V·DV)控制幾個執行器。所以,每個執行器只能在調節器輸出信號的一段范圍內走完全行程。
在采用分程調節時,所使用的執行器必須帶閥門電子定位器,通過調整定位器的輸入范圍,使各執行器同時接受調節器的輸出信號,并按接受信號的大小分程動作。

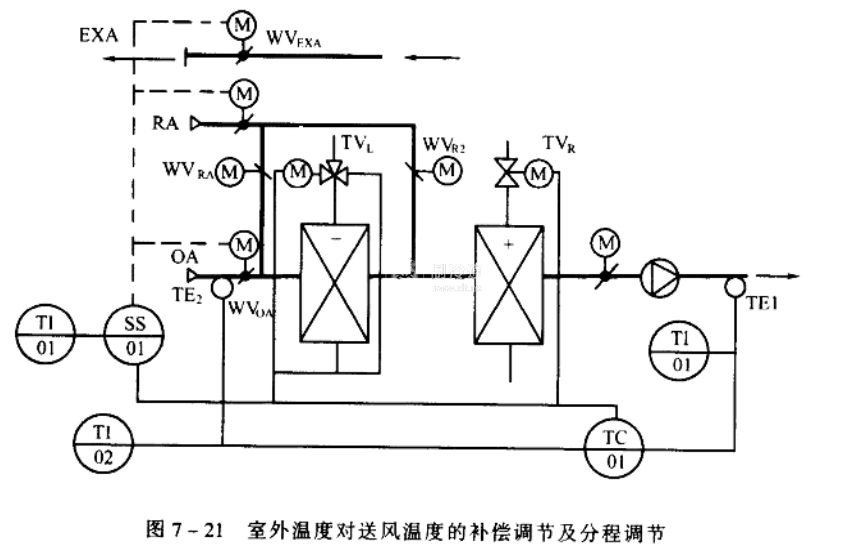

在圖7-21的空調自動控制系統中,補償調節器TC01的輸出分成幾段,按順序(根據TC01輸出信號的大小)對加熱調節閥TVR,新風閥、回風閥、排風閥WVOA , WVRAWVexA以及冷水調節閥TVL等進行分程調節。
