圖51-11示出了一種氯化鋰電阻式濕度發信器測頭。把成梳狀的箔或鍍金箔制在絕緣板上(或用兩根平行的銥絲或鉑絲繞在絕緣柱上)，外面涂上氯化鋰溶液，利用多孔塑料聚乙烯醇為膠合劑，使氯化鋰溶液均勻地附在絕緣表面，多孔塑料保證水汽和氯化鋰溶液有良好的接觸。兩組平行的梳狀金屬箔本身并不接觸，僅靠氧化鋰鹽層使它們導電，構成回路。當空氣中相對濕度改變時，氯化鋰中含水量也改變，隨之該濕度發信器的電阻也發生變化。若以此電阻信號與給定值電阻比較，其偏差(電流信號)經放大后作為調節器的輸出，就構成了一臺氯化鋰電阻式濕度調節器。

    氯化鋰電阻式電極為避免產生電解作用，電極兩端接交流電，而不可使用直流電源。溫度對氯化鋰電阻發信器有很大影響，因氯化鋰的阻值不僅與濕度有關，而且還與溫度有關。

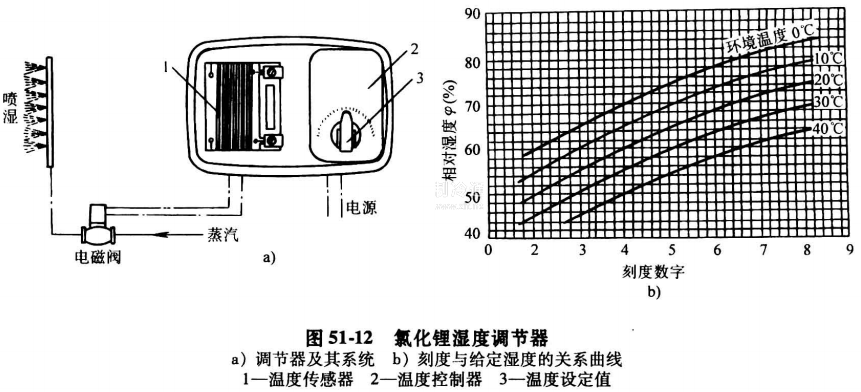

圖51-12所示的氯化鋰測頭適應于0~40℃的環境。一般情況下，氯化鋰測頭的測濕范圍、環境溫度都有明確的限制，當控制的濕度范圍不同時，應采用不同規格的濕度發信測頭。一般氯化鋰測頭，在10%~95%區域內，將需要五組不同規格氯化鋰含量涂層的測頭。

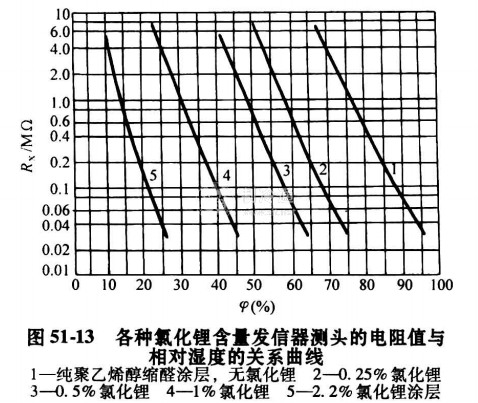

圖51-13示出了各種氯化鋰含量發信器的電阻值與相對濕度的關系曲線。最常用規格的是45%~70%。使用者必須根據需要，選擇合適的濕度測頭安裝使用。
