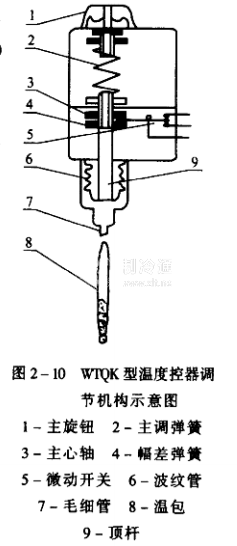

常用的WTQK-11和WTQK-21型溫度控制器也是壓力式的。其原理見圖2-10。

WTQK型溫度控制器的感溫系統也是由溫包、毛細管及波紋管組成。原理與WTZK-50型溫度控制器感溫系統的原理相同。但溫包的形式有棒式和螺旋式兩種，螺旋式溫包比較適合于某空間的溫度測量，棒式溫包則用于容器或管道的溫度測量。WTQK型溫度控制器結構見圖2-11。

WTQK型溫度控制器的工作原理是，當被測溫度升高時，溫包及波紋管內壓力也升高，這時頂桿的頂力大于主調彈黃力，頂桿上移，使微動開關動作;當沮度下降到下限時，主彈簧推動頂桿下移，微動開關復位。

微動開關的動作，是由頂桿力和主調彈簧力比較的結果決定的。調節主旋鈕改變主調彈簧力，就可以改變控制器微動開關動作時的溫度值。該溫度值可以從刻度窗口上讀出來，它指示的是下限溫度值。上限溫度=下限沮度+幅差。轉動幅差調節盤螺母.可以改變幅差調節盤向上撥動微動開關傳動桿的行程，從而改變幅差的大小。幅差調節盤螺母上的1~10格，每格所對應幅差隨所設定主刻度而異。一般來說，螺母上的數字大，所對應的幅差也大些，其值既可由實驗確定，也可以查閱儀表使用說明書上的幅差對照?qǐng)D。
