蒸發壓力調一節閥有兩種作用:

1)保持蒸發壓力恒定，減少冷庫溫度波動，特別是防止蒸發壓力太低，以保證冷藏物品質最減少干耗。

2)當一臺壓縮機配用多個不同蒸發溫度的蒸發器工作，如魚、肉庫-10℃、乳品庫2℃、水果蔬菜庫5℃，則必須在高溫蒸發器出口裝上蒸發壓力調節閥。(亦稱回氣壓力調節閥)。要注意的是在低溫庫出口，必須裝單向閥，以防止停機時，高溫庫制冷劑倒流至低溫庫，破壞低溫庫正常工作。

直接作用式蒸發壓力調節閥的技術參數見表49-34。這是丹麥Daufoss，公司的數據，國內上海恒溫控制器廠有生產，但品種規格偏少。

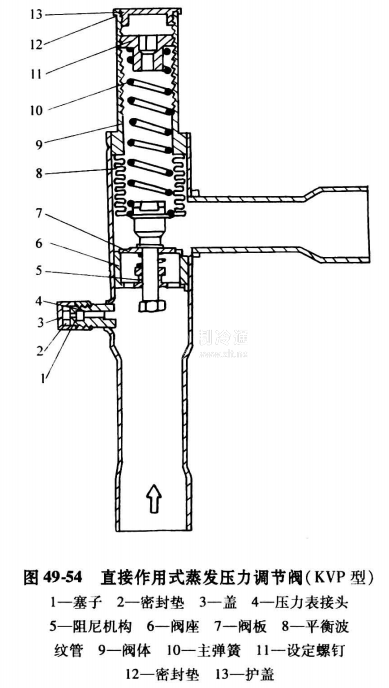

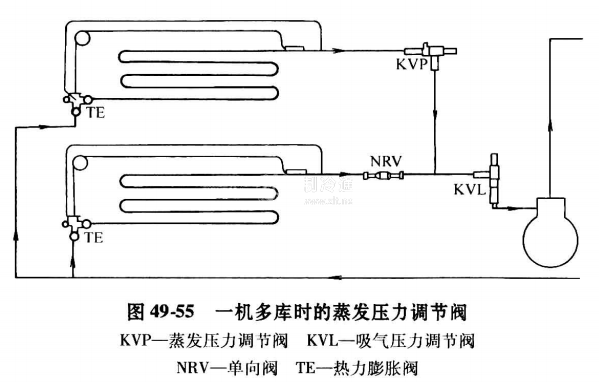

圖49-54給出了直接作用式蒸發壓力調節閥(KVP型)的結構原理圖，圖49-55為一機多庫時蒸發壓力調節閥的安裝圖。

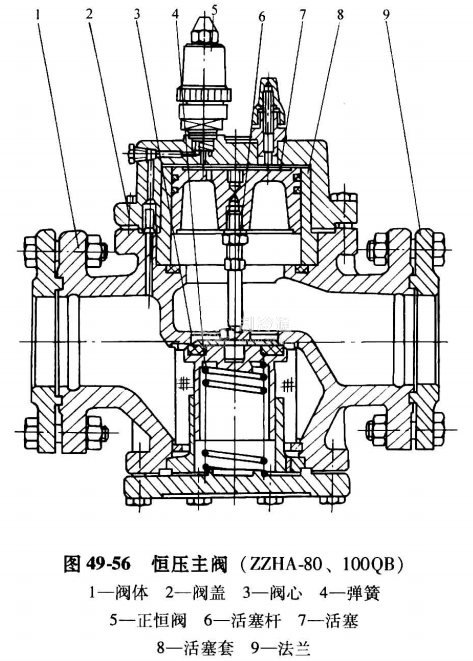

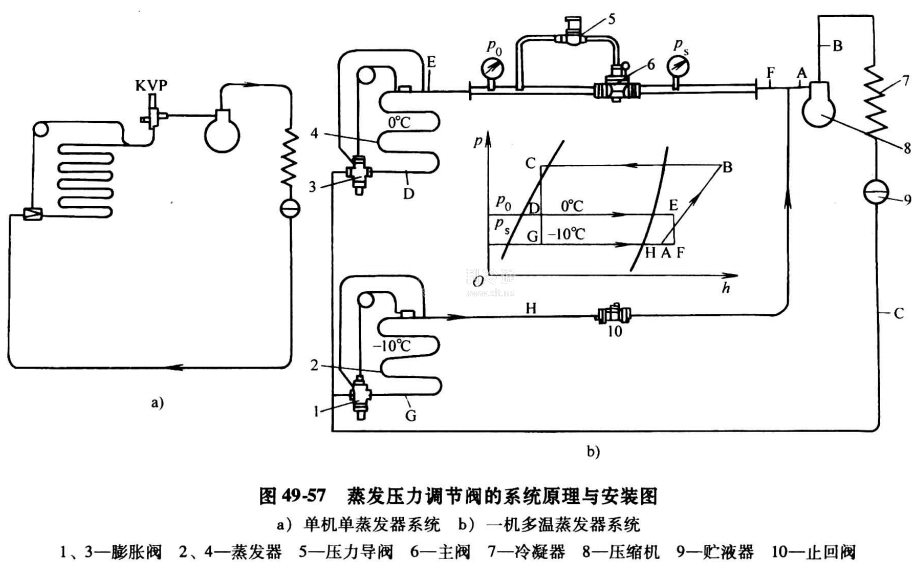

間接作用式蒸發壓力調節閥用于中大型制冷裝置，它由定壓導閥與主閥組成。定壓導閥一般由正恒壓閥，國產的如7ZHA型(見圖49-56)，丹麥Danfoss公司有PKV型與PKVS型，圖49-57為系統原理與安裝圖。

這閥采用氣用常閉型，壓力導閥5安裝在主閥6的控制壓力引管上，從主閥前引蒸發壓力作為控制壓力，當蒸發壓力超過壓力導閥的設定彈簧力時，導閥開啟，主閥活塞上腔受閥前較高壓力作用，主閥開啟。主閥開啟大小，與導閥壓力成比例，圖49-57b是結構的簡化，將恒壓導閥安裝在主閥蓋上，構成恒壓主閥，安裝上更為簡便。
