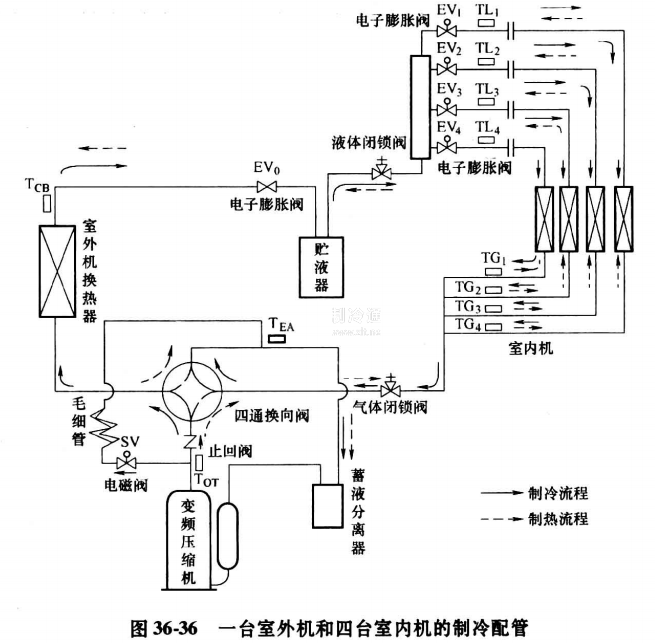

由于該系統是在多聯機系統上發展而成的,故其基本構成即一臺壓縮冷凝機組(室外機)與多臺室內機的組合,并且可在冬季時按熱泵運轉。圖36-36給出了一臺室外機和四臺室內機的制冷配管圖。圖中EV表示電子膨脹閥,TG則表示溫度傳感器。制冷時,EV0全開,EV1~EV4分別按室內負荷控制各室冷劑流量,變頻壓縮機則相應動作。供熱工況時EV1~EV4分別按各室熱負荷控制冷劑的回流量。EV0則對整臺熱泵空調機進行節流膨脹,變頻壓縮機也相應改變轉速。

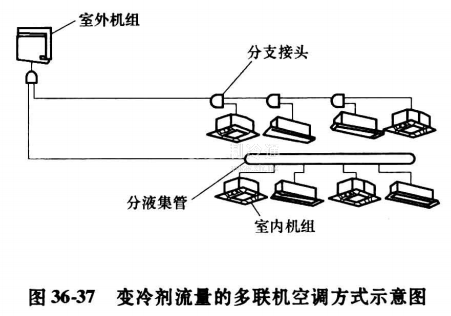

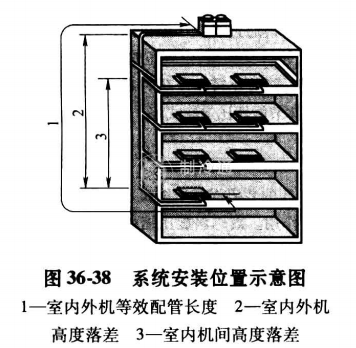

圖36-37表示了該典型系統的示意圖。其中分別表示了采用分支接頭和分液管兩種不同的配管方式。該配管技術對系統工作影響甚大,廠家均需提供專門的技術。此外,多聯機室內外機的相對位置亦是設計時重要考最的問題(見圖36-38)。

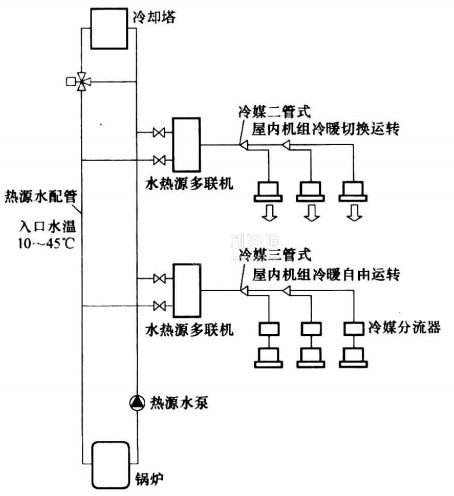

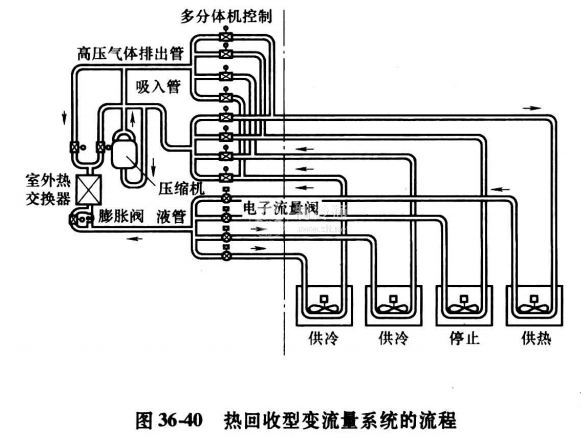

根據變制冷劑流量多聯分體空調機的制冷壓縮機種類,容量控制、外機冷卻方式等方面的不同,可按壓縮機類型和室外機冷卻方式分類。圖36-39及圖36-40分別表示了水冷式變冷劑流量系統和熱回收型變流量系統的流程圖。前者由水系統構成為環路.可起到所謂“水環熱泵”的作用,而后者可在一個系統中同時提供制冷或制熱的工況。
