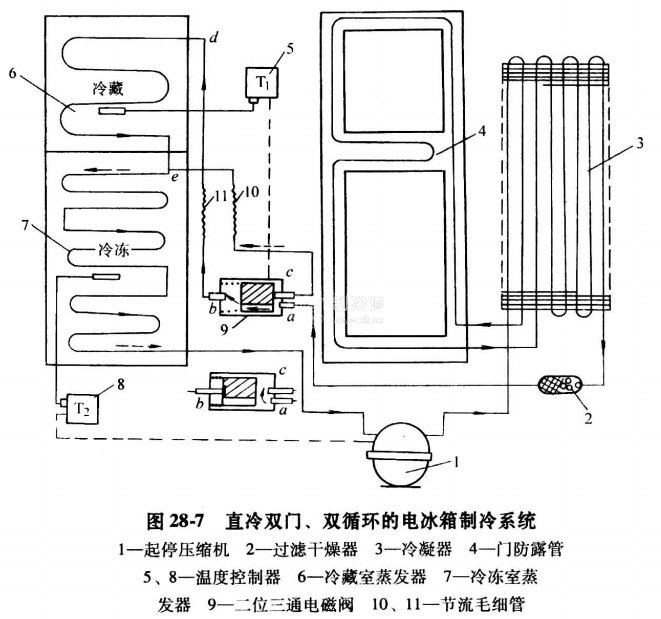

圖28-7為一種新型直冷雙門、雙循環的電冰箱制冷系統。這類系統常用于較大容積的冰箱，它既可以滿足大容積冰箱制冷量大的要求，又可以較好地調節冷凍室與冷藏室降溫的工況要求，并實現節能。該系統設有兩根節流毛細管，增設一個二位三通電磁閥(如DCF電磁閥)，從冷凝器、過濾干燥器來的制冷劑，通過電磁閥的換向作用，可以使制冷劑經毛細管11，先流入冷藏室蒸發器，再流入冷凍室蒸發器，或制冷劑經毛細管10,直接進入冷凍室蒸發器，再返回壓縮機。
該系統設有兩個溫度控制器T1 , T2，分別用以啟閉二位三通電磁閥9和起停壓縮機1。制冷開始，電磁閥9的線圈不通電，這時由過濾干燥器2來的制冷劑，通過電磁閥ab通路及毛細管11，先進入冷藏室蒸發器6，再進入冷凍室蒸發器7，然后返回壓縮機;當冷藏室溫度降至溫控器T:的給定控制溫度(如3.5℃)時，溫控器T2動作，接通電磁閥9的線圈電路，電磁閥開啟通路ac,同時關閉通路ab，制冷劑即通過毛細管10僅進入冷凍室蒸發器7，使冷凍室較快降溫。冷凍室溫度下降到溫控器T2的控制溫度(如-18℃)后，溫控器毛動作，即關閉壓縮機，停止制冷。這種控制系統技術合理，縮短了壓縮機運行時間，進而實現了冰箱的經濟運行。近年我國生產的較多新型直冷式雙門雙溫電冰箱，采用這類控制系統，實現了電冰箱的優化與節能。
