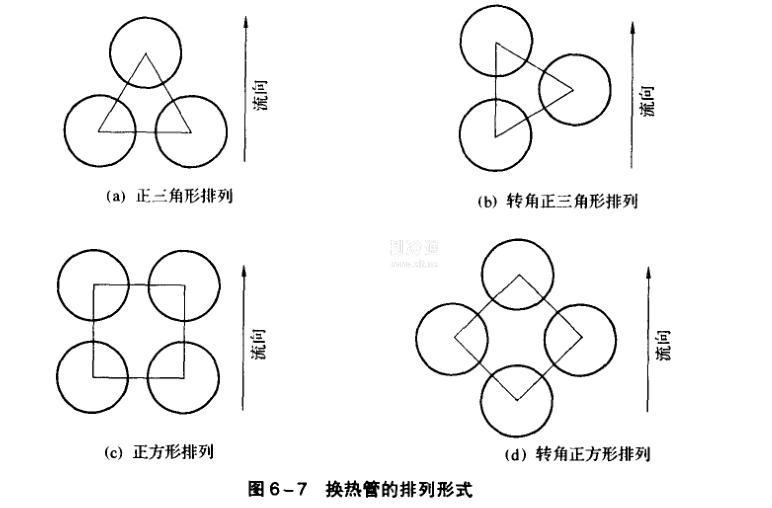

換熱管排列的標準形式有四種，即正三角形、轉角正三角形、正方形和轉角正方形。如圖6-7所示。

    (1)正三角形和轉角正三角形排列，如圖6一7(a)、(b)所示。適用于殼程介質污垢少，且不需要進行機械清洗的場合。

    (2)正方形和轉角正方形排列，如圖6一7(c)、(d)所示，能夠使管間小橋形成一條直線通道，可用機械方法進行清洗，一般用于管束可抽出清洗管間的場合。
