(1)水 水的凝固點為0℃，沸點為100℃。它的比熱容大、密度小、化學性能穩定，而且價格極低。在一般的空調制冷系統中，水是一種理想的載冷劑。目前中央空調大量使用的冷水機組，就是用水作為載冷劑，在制冷劑和空氣之間傳遞冷量。

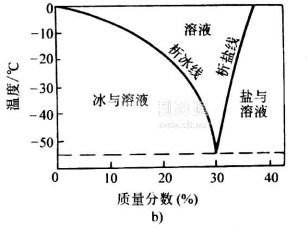

(2)鹽水 在工作溫度低于0℃時，通常采用不同含量的鹽水作為載冷劑，如:大型冰塊的制作、低溫工藝的冷卻等。常用的鹽水載冷劑有氯化鈉和氯化鈣兩種溶液。這兩種鹽溶液的溢度一質量分數圖見圖1-32。

由圖可知，鹽溶液的凝固點隨鹽的含量而改變。兩圖中左邊的曲線為析冰線，它表明隨著溶液中含鹽量的增加，溶液的凝固點降低，一直降到冰鹽共晶點，相當于全部溶液凝固成一整塊冰鹽結晶體。兩圖中的右邊曲線為析鹽線，溶液隨鹽含量的增加，反而會使凝固點升高。氯化鈉溶液的共晶點溫度為-21. 2℃，質量分數為23.1%。氯化鈣溶液的共晶點溫度為-55.0℃，質量分數為29.9%。

為了保證鹽溶液在流動過程中不產生析冰現象，配制鹽水含量的凝固點，應比制冷劑的蒸發溫度低5~8℃。根據這一要求，氯化鈉溶液只能用在蒸發溫度高于-15℃的制冷系統中，而氯化鈣溶液可使用在不低于-48℃的制冷系統中。

(3)乙二醇水溶液 近幾年，在冰蓄冷空調系統中，常以乙二醇作為載冷劑使用。乙二醇有乙烯和丙烯乙二醇兩種。這兩種載冷劑均為無色、無味的有機化合物。在低溫時，乙烯乙二醇比丙烯乙二醇具有更良好的性能，但在與人體接觸或對毒性要求嚴格的場合，使用丙烯乙二醇則更安全。

注意:當乙烯乙二醇水溶液的質量分數增至75%時，其起始凝固溫度將升高;丙烯乙二醇水溶液的質量分數增至60%時，無凝固點，水溶液成玻璃狀。
