前面已經講過氟利昂液體狀態與油互溶，在液體部分無常設務油及回油管路。液管的主要解決的問題是防止產生閃發氣體。具有冷凝溫度的氟利昂液體當在阻力很大的管道中流動，由于壓力下降和摩擦生熱，使部分液體汽化生成部分氣體，這就是所謂的閃發氣體。

    (1)高壓液管這里是指貯液器到膨脹閥前的液管，如無貯液器則是由冷凝器到膨脹閥前的那段液管。當這段管子阻力大或周圍環境溫度高的時候，會產生閃發氣體閃發氣使膨脹閥供液不良，這將大大降低制冷量，因此一般把高壓液管的壓降控制在0.02MPa以下。

插圖

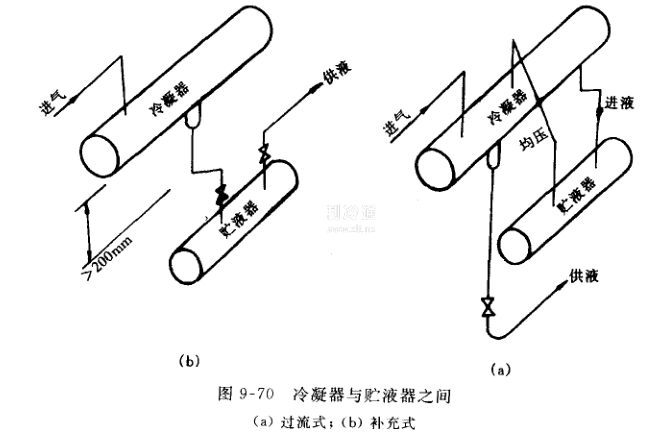

    (2)對于過流式冷凝器，如圖9-70(a)所示，為了保證液體靠自重流入貯液器內，冷凝器的底部與貯液器進液閥之間的間距應>200mm，進液管流速應低于0. 5m/s。

    對于補充式貯液器，如圖9-70(b)所示，冷凝器直接向蒸發器供液，貯液器在系統中起制冷劑的調節作用，因此冷凝器與貯液器應設均壓管。同時冷凝器的輸液閥門應低于貯液器。貯液器的進液管流速一般取0. 8m/s。

    (3)低壓液管，低壓液管是指從節流后至蒸發器一段管道，這段管道越短越好，應使膨脹閥盡量靠近蒸發器。最好這段管道要包隔熱層和防潮層。這段管道的最大問題是供液分配。

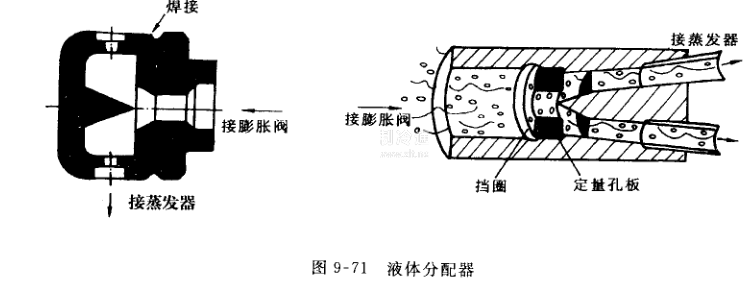

    當一個膨脹閥供給多組并聯的蒸發器液體時，需設液體分配器，小型系統可直接購買液體分配器(俗稱蓮蓬頭)。當系統稍大一點，可按圖9-71制作液體分配器。圖9-71的分配器均有一錐形體，當液體進人后與它相碰，并且碰后具有一定的流速，這就使液體夾裹著氣體，分別進人各個支管。由于阻力相同所以各支管的液體進人最是相同的，可以達到均勻分布的作用。
