澆鑄可分為手工烙瓦法和模型澆鑄法。

(1)手工烙瓦法

可利用噴燈或熱烙鐵將粒狀的或條狀的合金熔化堆焊成合金層，這種方法簡單易行。

(2) 模型澆鑄法

    該方法系將熔化的合金澆鑄在預制的成型鑄模內。其工藝過程為：

    (3)澆鑄前的準備工作

    ①軸瓦清洗  先放在溫度達80℃以上的含10%苛性納熔液中浸煮6~10min后，再用80℃以上的熱水清洗。

    ②除舊合金  用噴燈從軸瓦背面加熱，待瓦底與合金層之間的錫熔化后，用石棉刷刷下全部合金，除去合金后的襯瓦表面應呈銀白色，不應有金黃色或揭色的氧化物斑點。

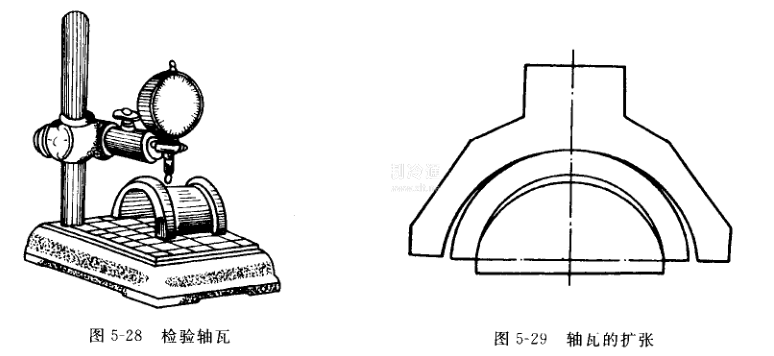

③檢修及修整鋼背  鋼背的分界面應十分平整，與背面的不平行度不能大于0. 05mm(圖5-28)，與背面高度不夠時，絕對不允許在背面墊薄紙片，應用堆焊來解決。軸瓦在澆鑄前應該擴張，因合金在冷卻時會使鋼背收縮一般擴張量為0.4~0.6mm(如圖5-29)。

    ④鋼背的鍍錫合金與鋼背金屬是依靠互相滲透和擴散作用而結合的，兩者擴散越徹底，結合愈牢，而焊錫就能達到這樣的作用。

涂錫有三種方法：第一種為軸瓦投入于熔化焊錫的柑鍋中；第二種用焊錫條涂在預熱好的鋼背上；第三種用烙鐵把焊錫烙在稍經預熱的鋼背上，涂錫時必須使用凈劑，以吸收鋼背表面的氧化物(市上賣的焊錫膏和氯化鋅酸性溶液是常用的凈劑)。掛過錫的鋼背表面全部應呈銀灰色，并應及時澆鑄合金，時間不應超過7~10min。
