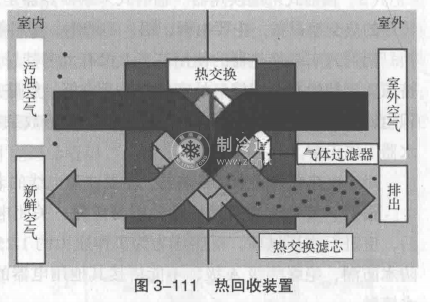

熱回收裝置(圖3-111)用于回收空調系統排風的冷量或熱量，減少系統的能源消耗。

有四種常見的回收裝置:循環盤管系統、熱管系統、板式換熱器系統和旋轉干燥劑換熱器系統(熱轉輪)，其效率取決于氣流之間的溫差、潛熱差、氣流量、裝置效率以及運行時間等。

循環盤管系統是由兩個或者兩個以上的安裝在空氣管道上的擴展表面盤管以及它們之間相互連接的管道系統組成。熱交換的介質通常是乙二醇和水，它們通過水泵循環，將熱量從熱氣流轉移到冷氣流。該系統主要由盤管、管路、水泵、風機等組成。

熱管系統是由延伸至兩個相鄰風道中的擴展表面肋片管組成。每一肋片管內都含有液態的能夠在熱端(從熱氣流中吸收熱量)蒸發為氣體然后遷移到冷端(將熱量釋放到冷氣流中)冷凝為液體的制冷劑，再流回肋片管熱端從而完成整個循環。熱管式能量回收裝置自身無需動力，屬于靜止式顯熱回收裝置，該系統主要由風道、肋片管機箱等組成。

板式換熱器通過金屬傳熱面將熱量從一種氣流傳遞到另一種間接接觸的氣流，板式換熱器需要送風和排風道并排安裝，該系統主要由金屬風道、機箱等組成。旋轉的熱轉輪是一種可以在不同氣流間傳遞顯熱以及水蒸氣的空氣熱回收系統。
