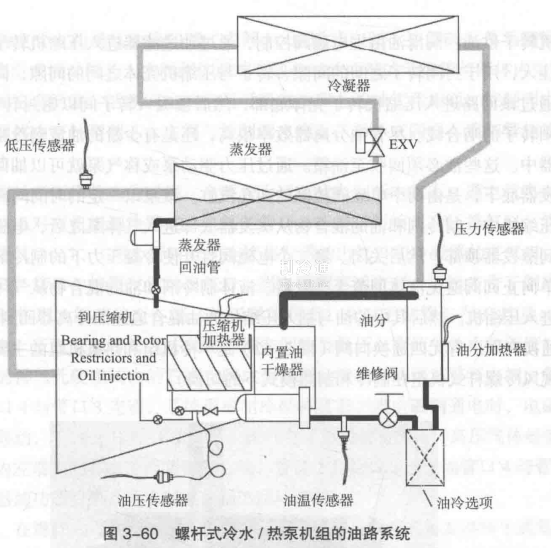

圖3-60所示為螺桿式冷水/熱泵機組油路系統。圖中EXV表示電子膨脹閥。

螺桿式冷水/熱泵機組中潤滑油的主要作用為潤滑、密封、冷卻和調節壓縮機滑閥，潤滑油進入壓縮機為軸承和轉子供油，隨制冷劑經排氣進入油分離器，經油分離器分離后大部分潤滑油通過回油管回到壓縮機。少部分未分離潤滑油與制冷劑混合進入蒸發器，在蒸發器底部收集后經回油管路回壓縮機。

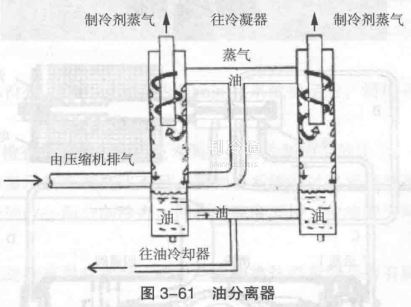

油分離器:潤滑油和制冷劑的混合物進入油分離器并在其內部進行旋轉，由于潤滑油較重，所以被甩到桶壁后流到油分離器底部并進入冷卻回路。制冷劑蒸汽由油分離器中部排出后進入冷凝器中(圖3-61)。

風冷螺桿式冷水/熱泵機組附有可更換的油過濾器。油過濾器能除掉可能污染電磁閥及壓縮機內部油管路的雜物，也可避免壓縮機轉子和軸承表面的過度磨損。潤滑油已在制造商實驗室內經過廣泛的實驗并已證明使用在壓縮機里能達到滿意的效果。
