電磁閥是制冷系統控制制冷劑液體自動通斷的閥門。使用在制冷系統中的電磁閥通常安裝在制冷系統管路中的的膨脹閥之前，并與壓縮機同步工作，壓縮機停機時電磁閥關閉，使液體制冷劑不能繼續進入蒸發器內，防止液體制冷劑進入壓縮機汽缸中，當壓縮機再次起動時造成“液擊”故障。

電磁閥可分為直接作用式和間接作用式兩種，在小型制冷設備中的電磁閥一般為直接作用式。

直接作用式電磁閥的結構和工作原理

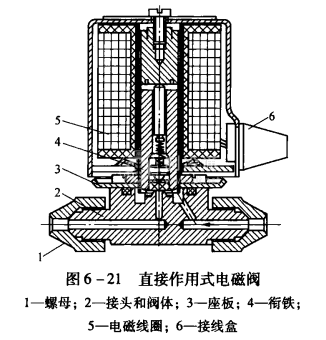

直接啟閉式電磁閥的構造如圖6-21所示。它由閥體和電磁頭兩部分組成。當電磁頭中的線圈通電時，線圈與銜鐵產生感應磁場，銜鐵帶動閥針上移，閥孔被打開，流體正常流動;當電磁頭中線圈斷電時，磁場消失，銜鐵靠自重和彈簧力下落，閥針將閥孔關閉，流體停止流動。所謂直接啟閉式電磁閥，就是利用電磁頭中的銜鐵直接控制閥孔的啟閉。這種電磁閥的結構特點只適用于控制3mm以下的閥孔。

電磁發選用與安裝

1.電磁閥的選用

一般應根據系統的流量選擇合適接管口徑的電磁閥，同時還要考慮其工作電壓、適用的環境溫度、工作壓力等參數要求。

2.電磁閥的安裝

在進行電磁閥安裝時的要求是:①電磁閥的閥體應與管道水平垂直，以保證電磁閥閥芯能輕松地上下運動;②為保證電磁閥關閉時的嚴密性，要求系統中介質的流動方向應與電磁閥閥體上的標稱方向一致;③為防止電磁閥閥芯孔被臟堵，應在電磁閥前端安裝過濾器。電磁閥閥體要固定在機組或支架上，以免發生振動造成系統的泄漏。
