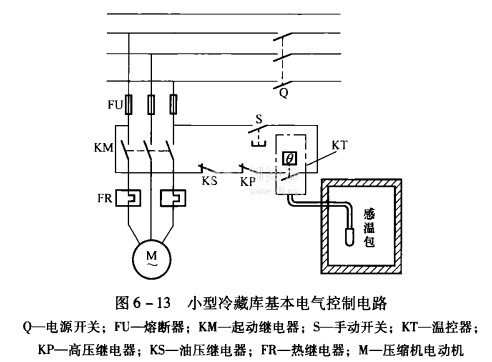

小型冷藏庫的電源為380V，基本電氣控制電路如圖6一13所示，主要由壓力繼電器和油壓繼電器對壓縮機進行保護，由溫度控制器對壓縮機進行開停控制。溫度控制器與電動機交流起動繼電器的線圈串聯，當電源開關和手動開關閉合時，電流通過溫度控制器及高壓繼電器、油壓繼電器等觸點把起動繼電器線圈接通，使壓縮機進行制冷運行。當庫內溫度達到要求后，溫度控制器觸點斷開，壓縮機停止運行。

直冷式小型冷藏庫的電氣控制系統

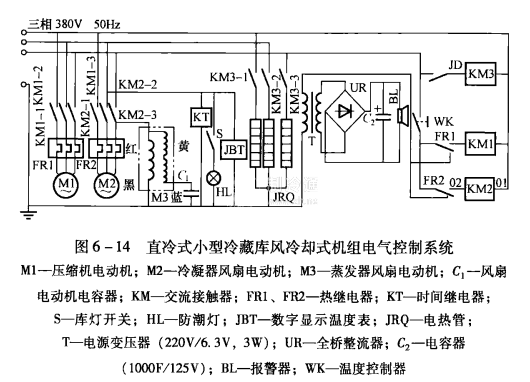

直冷式小型冷藏庫風冷卻式機組電氣控制系統的電路組成如圖6一14所示。

間冷式小型冷藏庫的電氣系統

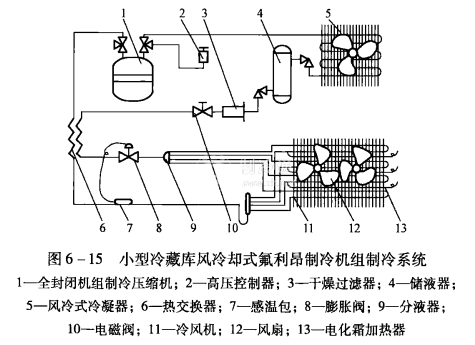

圖6一15為小型冷藏庫風冷卻式氟利昂制冷機組制冷系統，主要由制冷壓縮機、風冷式冷凝器、膨脹閥和蒸發器等組成。
