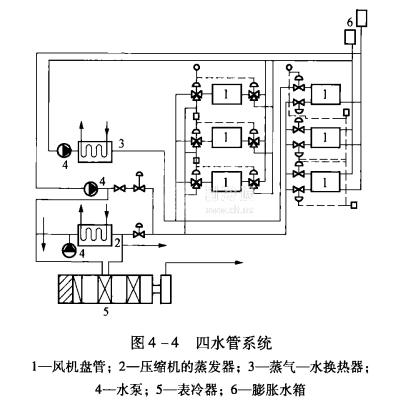

風機盤管空調器的水路系統采用:冷媒水一管供、一管回;熱媒水一管供、一管回的水路系統，稱為四水管系統，其系統示意如圖4一4所示。

風機盤管空調器的四水管系統有兩種供水方式:一種方式是向同一組風機盤管空調器的盤管供水時，可根據空調房間的調節需要，由溫度控制裝置決定是向盤管內送冷水還是熱水;另一種方式是將風機盤管空調器中的盤管分為兩組，一組為冷水盤管，一組為熱水盤管，根據空調房間的調溫要求，提供冷水或熱水。其控制方法和盤管的連接方式如圖4-5所示。

采用四水管系統，可以全年使用冷水和熱水，從而可以靈活地對空調房間的溫度進行調節。同時又避免了類似三水管系統的能量損失，使風機盤管制冷或供暖的控制更加靈活，設備的運行費用更低。但是四水管系統的初投資較大，管道占用的建筑空間較大。

當前，在我國空調系統實際應用的風機盤管空調系統水系統中，由于多種原因的影響，一般采用雙水管系統的占大多數。若從節能和功能兼?zhèn)涞慕嵌瓤紤]，對于需要全年運行的風機盤管空調系統，應選用四水管系統為宜。風機盤管安裝時，應考慮凝結水盤的泄水管坡度，其坡度要大于0.01為宜。
