家用中央空調的電路系統

   2020-10-27 和平2735
核心提示:一般家用中央空調系統(風管式系統、冷/熱水系統、變制冷劑流量系統)的關鍵部件壓縮機均置于室外側。

一般家用中央空調系統(風管式系統、冷/熱水系統、變制冷劑流量系統)的關鍵部件壓縮機均置于室外側。

1.單壓縮機起動/停轉控制方式

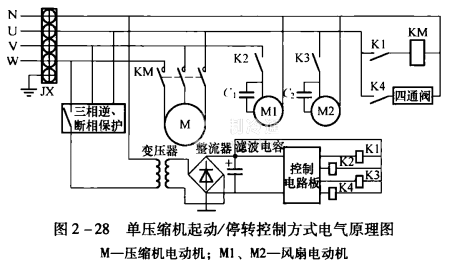

2-28所示的單壓縮機起動/停轉控制電氣原理圖,控制方式簡單易行。繼電器K2K4作為開關器件,直接控制風機電動機M1、M2電源和四通閥電源。繼電器K1控制三相接觸器KM的線圈電源,通過三相接觸器KM的電磁開關間接控制壓縮機電動機M的三相電源。空調系統輸出量與實際使用的環境負荷較匹配時可以通過控制室內送風電動機轉速,改變風量即能調整室內實際溫度與設定溫度差值的變化量。當各室內單元的溫度均達到設定值時,室外機組的控制電路則通過繼電器、電磁開關斷開壓縮機電源回路和風機電源回路,使壓縮機、風機停轉。當室內溫度偏離設定值,控制電路又使壓縮機、風機運轉。選用三相電源作為壓縮機電動機回路,一般都應安裝三相逆/斷相保護裝置,保證壓縮機的旋轉方向,同時也可避免壓縮機在缺相條件下運行,保證壓縮機有正常的運行條件。這種方式常用在風管式系統。若增加水泵控制電路,該控制方式也可用在風冷冷()水機組。


2.雙機起動/停轉復合控制方式

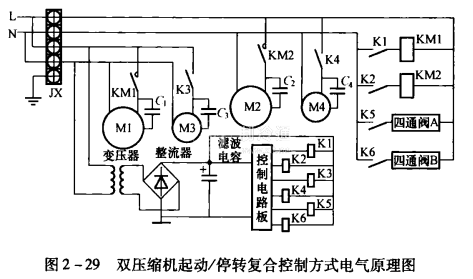

該控制方式電氣原理圖如圖229所示電路結構較為復雜,增加一套壓縮機電源回路和控制回路,可適合在單相電源條件下運行。通過兩臺壓縮機的單機運行或雙機運行,使空調系統輸出量有較好可調性。室內各單元的總負荷較低時,單臺壓縮機起動運行;總負荷較高時,兩臺壓縮機同時運行。結合控制室內送風電動機轉速,能進一步拓寬調節范圍,考慮電源導線負載平衡可將風機和水泵電源分別接在兩個壓縮機的電源回路上。這種控制方式常用于采用雙壓縮機作制冷劑循環動力的風冷冷()水機組。若將水泵去掉或改裝風機,該控制方式也可用在風管式系統。
