熱泵型空調器工作原理制冷時與單冷型空調器基本相似，所不同的就是增加了一只電磁換向閥。

(1)電磁換向閥的結構。熱泵型窗式空調器是通過電磁換向閥改變制冷劑流向的，以使其夏季能制冷、冬季能制熱。當?shù)蜏氐蛪?strong>制冷劑進入室內換熱器時，空調器向室內供冷氣;當高溫高壓制冷劑進入室內換熱器時，空調器向室內供暖氣。

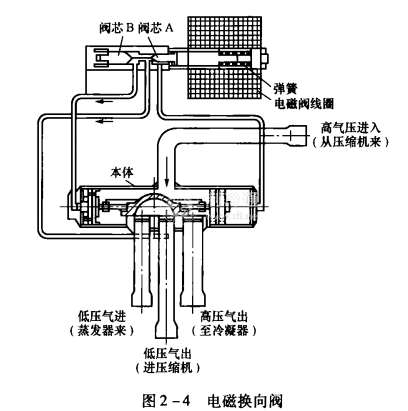

如圖2-4所示為電磁換向閥結構，它由電磁導向閥和四通換向閥構成，電磁導向閥用來控制四通換向閥的動作。

電磁導向閥由兩部分構成，一部分是電磁體，由銜鐵、線圈和彈簧等組成，當線圈通電后，便產生磁場，銜鐵在磁場的吸力下，克服彈簧壓緊力向右移動，當切斷電源時，磁場消失，銜鐵在彈簧力的作用下向左移動復原;另一部分是閥體，閥體內有兩個閥芯，分別控制一個閥口，兩閥芯與銜鐵在閥體內同一軸線上，在左右端彈簧的壓緊下，相互靠成一體，當線圈通電時，銜鐵被吸引而移動。兩閥芯也跟著一起移動。在兩閥芯中間的閥體上有三個出口.分別插焊著三根毛細管，成為三通閥。

未通電時，右邊彈簧力比左邊彈簧力大，右彈簧推著銜鐵、閥芯等向左移動，這時右閥門關閉、左閥門打開，左邊兩根毛細管相通，右邊毛細管通路被切斷;通電時，電磁場吸引銜鐵向右移動，閥芯在左彈簧的推動下，一起向右移動，結果左閥門關閉、右閥門打開，右邊兩根毛細管相通，左邊毛細管通道被切斷。四通換向閥有四根連接管及兩端蓋上的兩個小孔，閥體內裝有半圓閥座、滑塊以及兩個活塞。

閥座上有三個孔，由閥體外插進三根銅管，半圓閥座、簡體及銅管同時用銀釬焊在一起。滑塊就是閥門，它在閥座上可以左右移動，滑塊平面蓋在閥座上，只能蓋住兩個閥孔，使蓋住的兩孔相通，但這兩孔與筒體內部不通。當滑塊左移時，它就蓋住左邊兩孔，右邊一孔與筒體連通;當滑塊右移時，它就蓋住右邊兩孔.左邊一孔與筒體連通。兩個活塞分別裝在筒內左、右端口，活塞與滑塊用閥架將三者連接在一起，可同步移動。活塞上有一個小孔，氣體可通過小孔左右流通，活塞外端面上裝有一個閥芯，可以關閉端面上的閥孔，不使其漏氣。閥體中心插焊一根銅管，成為四通閥。

將電磁導向閥的三根毛細管分別接在四通換向閥的兩端蓋孔及當中一根銅管上，并將電磁導向閥固定在四通換向閥上，就構成一個完整的電磁換向閥。
