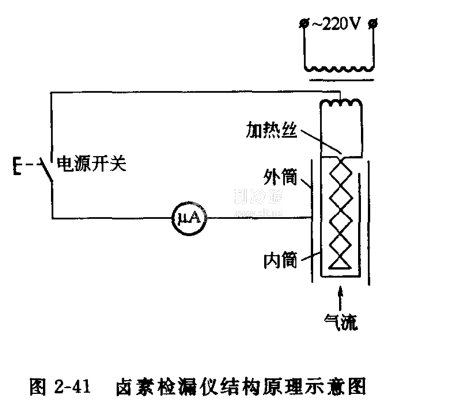

（1）結構原理  當鉑絲加熱到800-900℃時會產生正離子發射，在鹵素氣氛中這種正離子發射將急劇增加，這就是“鹵素效應”。利用此效應制成的檢漏儀稱為鹵素檢漏儀，其結構原理圖如圖2-41所示。它由鹵素檢漏傳感器和測量電路兩部分組成。檢漏傳感器是一個二極管，

管內的內筒、外筒及加熱絲均由鉑制成。內筒被熱絲加熱后發射正離子，外筒收集正離子，離子流的大小經放大后由微安計(5A)指示，同時輔以音響及紅色燈光作為泄漏報警。加熱電源可用直流或交流。

根據使用條件，鹵素檢漏儀可按真空法或加壓法來進行工作。前者，先將傳感器與被檢測真空的系統相連接，并將系統抽真空使壓力達到10~10ˉ1Pa，再用示漏的鹵素氣體噴在有漏孔的可疑處，一旦有漏孔，示漏氣體就會侵入漏孔進入傳感器中。后者是先向被檢測的真空系統內充入高于一個大氣壓的示漏鹵素氣體，然后用傳感器的探頭在被檢側系統的外面對可疑處進行探測，一旦檢測到示漏氣體逸出部位，即為有漏孔的部位。

    傳感器的探頭通常做成吸槍形，即在傳感器前裝一條吸管，在傳感器后面裝吸氣風扇，以提高檢漏效果。

    示漏氣體可采用氯仿、四氯化碳、三氯乙烯或氟里昂等鹵素氣體，其中以氟里昂12 (R12)效果最佳。

    (2)主要技術性能

    檢漏靈敏度：對R12，一般為1- 5g/a，帶微機控制時為<0. 5g/a

    反應時間：0.5-2s

    傳感器壽命：300-500h

    工作壓力范圍：＞10?~10ˉ2Pa

    探頭抽氣流量：280mL/min

    報警用音響功率：10W，140dB

    (3)優缺點

主要優點：

①靈敏度較高，特別適用于制冷設備的檢漏;

②結構簡單，體積小，使用方便。

主要缺點：

①傳感器易“中毒”，壽命較短，運行成本較高；

②鹵素氣體本底易干擾檢漏工作；

③鹵素氣體如氟里昂R12等會污染環境及大氣層。

④不適用于R134a檢漏
