法蘭只是法蘭連接中的一個元件，法蘭設計必須聯(lián)系到墊片選擇和螺栓設計。至于法蘭本身的設計，當選定材料和形式之后，主要是確定法蘭各部分的尺寸—通常是參考法蘭標準，初擬法蘭尺寸，然后進行應力計算使之滿足需要。

法蘭尺寸的確定主要包括壓緊面尺寸、連接尺寸、強度尺寸和結構尺寸等4個基本尺寸的確定。

1.壓緊面尺寸確定

壓緊面尺寸也稱密封而尺寸，包括壓緊面寬度、樺槽寬度和深度等。這些尺寸應由密封設計確定，與選用的壓緊面形式有關。

2.連接尺寸確定

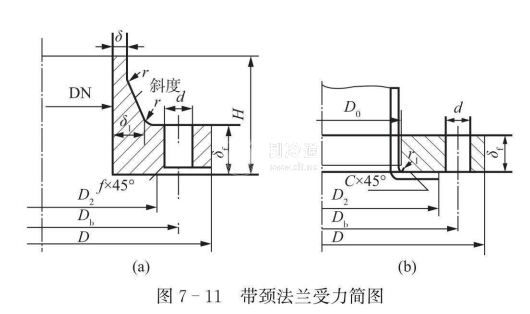

連接尺寸是指法蘭外徑D、螺栓中心圓直徑Db,螺孔直徑d和螺孔數(shù)n，如圖7一11所示。其中Db、d和n最為重要。這些尺寸必須滿足可拆連接的要求，應保證法蘭可以互換和通用。

為便于連接，螺栓中心圓直徑和相鄰兩螺栓孔弦長的尺寸允差，按壓力容器法蘭標準為±0.6 mm，按管法蘭標準為±0.3mm。任意兩螺栓弦長的允差為:當DN≤550mm時，允差值為±1.0mm;當DN為600-1200mm時，允差值為±1. 5mm;當DN> 1200mm時，允差值為±2.0mm。

3.強度尺寸確定

強度尺寸包括法蘭有效厚度δf、法蘭頸部高度h、法蘭頸部小端和大端有效厚度δ0及δ1等。其中主要是法蘭的有效厚度δf。這是與操作條件、法蘭形式和材料強度有關的一個基本尺寸，應由計算確定。標準中所給的數(shù)據(jù)是經標準化圓整后的強度計算值。

4.結構尺寸確定

這類尺寸視法蘭的結構型式而定。例如整體法蘭的頸部斜度和倒圓半徑r，活套法蘭的套合直徑Di和倒角，平焊法蘭的焊縫尺寸，螺紋法蘭的螺紋尺寸，襯里法蘭的檢漏孔尺寸等。當設計非標準法蘭時，這些尺寸可參考法蘭標準確定。
