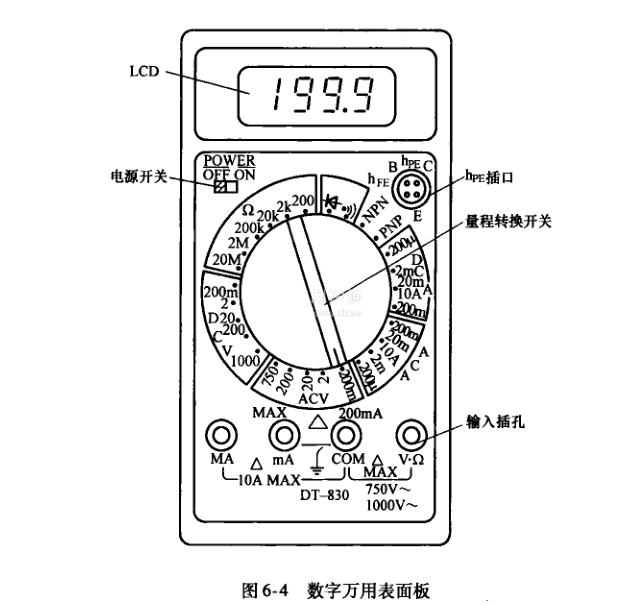

如圖6-4所示，以DT830型數字萬用表為例，前面板裝有LCD(液晶顯示器)、電源開關、量程選擇開關、晶體管放大倍數測量口、輸入插孔等。

電源開關：在字母“POWER”下邊有“OFF”(關)和“ON”(開)，把電源開關撥至“ON”，接通電源，顯示屏顯示數字；使用結束，把開關撥到“OFF”。

    顯示屏(LCD)：最大顯示1999或-1999，有自動調零和自動顯示極性功能。

    量程轉換開關：為6刀28擲，可同時完成測試功能和量程選擇。開關周圍用不同的顏色和分界線標出各種不同測量種類和量限。

    輸入插口：有“10A”、“mA”、“COM”、“V·Ω”四個孔。面板插口附近還有“10A MAX"(或“MAX 200mA”)和“MAX 750V-1000V~”標記，前者表示在對應的插口間所測量的電流值不能超過10A或200mA；后者表示測交流電壓不能超過750V，測量直流電壓不能超過1000V。hFE插孔：采用四芯插座，為測試晶體管的專用插口。測試時，將晶體管的三只引腳相應插入，顯示屏即可顯示出放大系數β。
