第二種方式是節流后的制冷劑先進入冷藏室蒸發器，由于冷藏室蒸發器的面積較小，只有小部分制冷劑蒸發，大部分制冷劑在冷凍室蒸發器中蒸發。

由于流動阻力的影響，在前面的冷藏室蒸發器中，蒸發壓力較高，蒸發溫度也較高;在后面的冷凍室蒸發器中，蒸發壓力較低，蒸發溫度也較低;平均傳熱溫差有所減小，制冷系統的性能系數有所提高。電冰箱冷藏室和冷凍室的溫度約相差23℃，為了在冷藏室和冷凍室分別保持各自所需的溫度，對于相差不大的蒸發溫度來說，兩臺蒸發器的傳熱溫差是截然不同的，冷凍室蒸發器的傳熱溫差大約為5℃，而冷藏室蒸發器的傳熱溫差則接近30℃。這就要求根據兩室各自的溫差和冷負荷，使兩臺蒸發器有合理的、匹配的換熱面積。

由于電冰箱采用控制冷藏室溫度的溫控方式，即冷藏室溫度降至設定值時，壓縮機停機;冷藏室溫度升高至設定值加開停溫差時，壓縮機開機;且冰箱冷負荷并非定值。這就帶來了這種方式的突出缺點，即在冬天時，冷藏室內外傳熱溫差很小，有時箱外溫度低于冷藏室溫度，使得冷負荷較小，冷藏室溫度很快達到溫控器控制的停機溫度，冷凍室溫度并沒有降到-18℃，嚴重時冷凍室不凍結。而當冷凍室冷負荷較大時、或是冷藏室蒸發器面積設計過大時，也會產生冷凍室不凍結。由于冷凍室溫度較低，離開蒸發器的制冷劑過熱度很小，如環境溫度較低，有可能造成未蒸發的制冷劑液滴進入壓縮機。對于這種制冷系統，如制冷劑有少量泄漏，壓縮機能停機，但很快會造成冷凍室不凍結。

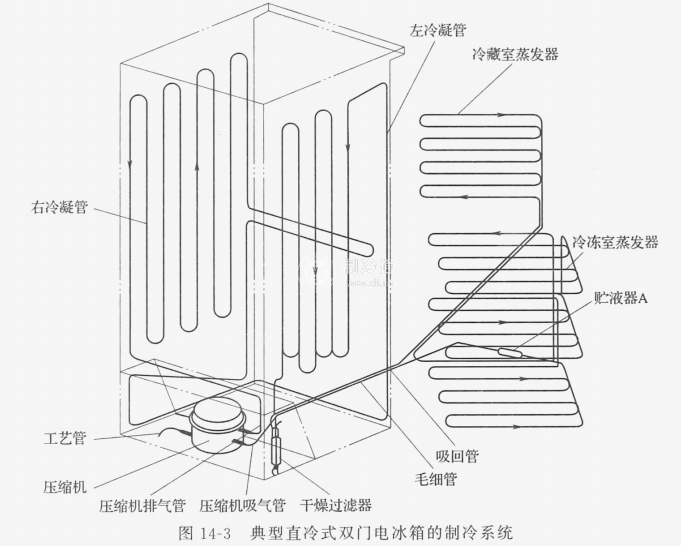

圖14-3為典型直冷式雙門電冰箱的制冷系統。
