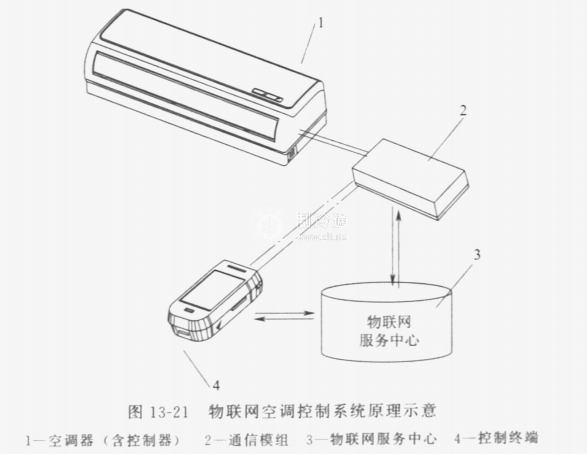

在物聯網空調系統中，為了能使空調器與云服務中心和用戶互動，空調器需要接入互聯網功能，這就要求對空調控制器進行專門改進設計，使其具備上述功能。圖13-21為物聯網空調的控制系統，該系統包括控制終端、通信模組等，其中:控制終端與通信模組通過物聯網服務中心實現遠程虛擬連接，通信模組與空調控制器以通信總線方式實現直接連接。

為了保證物聯網能夠采用各種通信方式的通信模組，專門定義了物聯網通信接口標準，以及相關的通信協議，保證產品的通用性并使產品具有即插即用特性。最大限度保證產品的產業化需求和用戶舒適度要求。通信模組與空調室內機構成主從關系，其主要包括以下功能:

(1)接收控制終端的查詢信息解碼后生成查詢指令，據此查詢空調器的運行狀態，并將查詢結果返回給控制終端。

(2)接收控制終端的控制信息解碼后生成控制指令，據此由空調器執行相應操作，并向控制終端反饋執行結果。

(3)接收空調器的故障信號編碼后生成報警信息，發送至控制終端進行相應處理。

各組成部分的選型可為:控制終端為智能手機、專用制冷控制裝置或PC機等;可以根據通信網絡分為GPRS通信模組、WiFi通信模組、ZigBee通信模組等。
