分液器是接在膨脹閥制冷劑出口管與蒸發器進口管或是分液管之間的接頭，有一個進口多個出口，分液器的作用是將由膨脹閥流出的制冷劑濕蒸汽均勻地分配給每一個制冷劑蒸發流道。

分液器的結構形式有離心式、多孔型、歧路型、壓降型等多種。其中壓降型又分孔板式和文丘里管式，日前常用的是歧路型和文丘里管式。

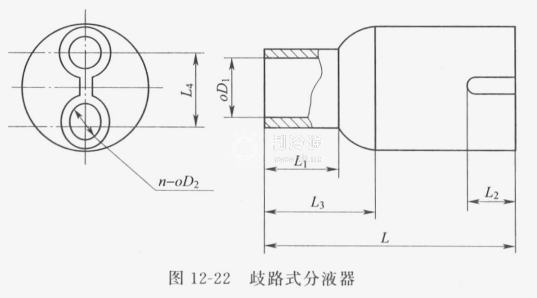

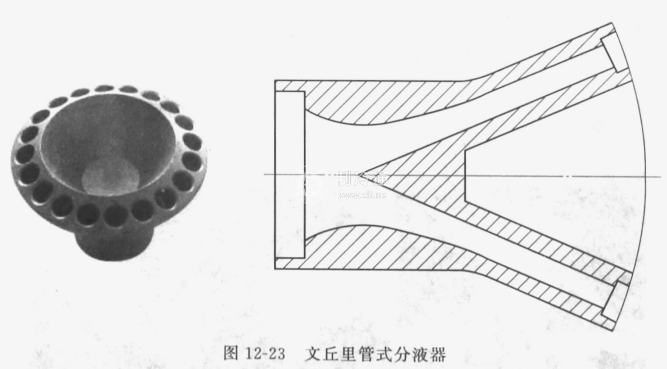

歧路型分液器是將多根出液管集束焊在一根較粗的管子中而成，結構簡單但分液效果較差，見圖12-22。孔板式分液器分液效果較好，但壓力損失大，適用于大中型制冷系統。文丘里管式分液器的結構見圖12-23，制冷劑流入后先收縮，然后減速擴壓，布壓力均勻分流;這種分液器內部各段平滑過渡。分液效果好，壓力損失小。

壓降型分液器的制冷劑出口的數量應與所需分路數相等，且均勻分布，否則分液效果急劇下降。各種壓降型分液器的制冷劑出口需接分液管。
