在熱力膨脹閥中需充入一定量感溫工質。熱力膨脹閥充注方式指感溫工質的種類及其在感溫系統中的狀態。在調節過程中，同一開度條件下，所需的過熱度隨工況的變化而變。過熱度隨工況的變化特性稱為熱力膨脹閥的調節特性。熱力膨脹閥的充注方式不同，其調節特性也不同。熱力膨脹閥的主要充注方式及其調節特性如下。

相同工質充注式

相同工質充注指感溫機構中所充注的工質與制冷系統所用制冷劑相同，充注量大約為感溫包容積的50%，在感溫機構中工質始終處于氣液平衡狀態。相同工質充注是一種液體充注方式。

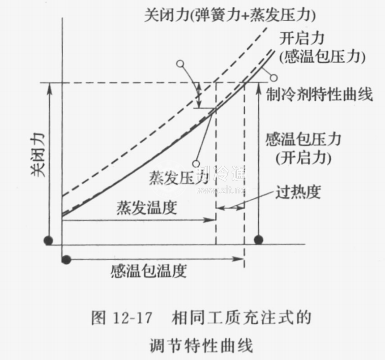

采用這種充注方式時，制冷工質與感溫工質的p-t關系為同一條曲線，調節特性曲線如圖12-17所示。由于工質的飽和溫度與飽和壓力關系不是直線，對于相同的壓力差，當溫度較低時，其溫度差較大;而當溫度較高時，溫度差較小。這就意味著蒸發溫度較高時，膨脹閥的工作過熱度較小;而蒸發溫度較低時，膨脹閥的工作過熱度較大。因此，相同工質充注式的熱力膨脹閥有一定的適用溫度范圍。調定靜止過熱度后，在大范圍變工況條件下使用時，蒸發溫度越高，閥的開度越大，有可能造成壓縮機超負荷。
