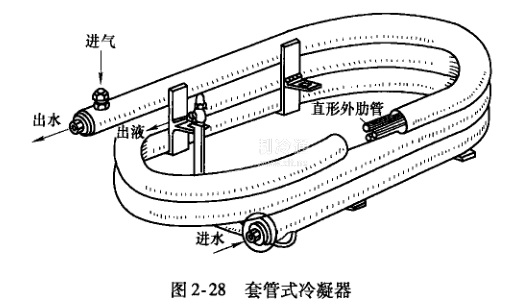

套管式冷凝器結構如圖2-28所示。它是在一根大直徑的無縫鋼管內套有一根或數根小直徑的純銅管(光管或低肋管)，并彎制成螺旋形的一種冷凝器。

    氟利昂制冷劑蒸氣在套管空間內冷凝，冷凝成為高壓過冷液后從下部流出。冷卻水由下部進入管內(與制冷劑逆向流動)，吸收制冷劑蒸氣放出的冷凝熱以后從上部流出。由于冷卻水在管內的流程較長，所以冷卻水的進出口溫差較大，約為8~10℃。當水流速在1-2m/s時，傳熱系數為900~1200W/(㎡·℃)。
