臥式殼管式冷凝器常用于大、中型氨制冷系統以及冷水機組。

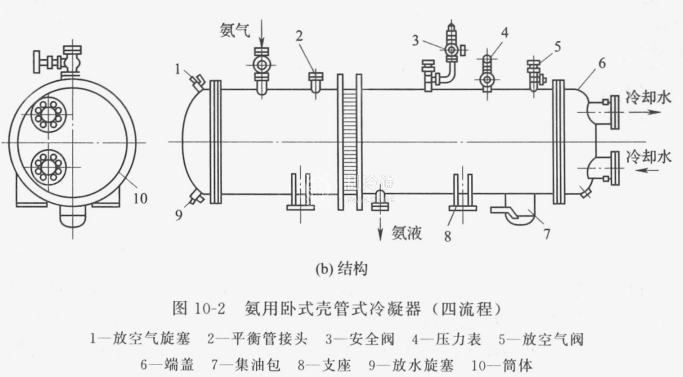

臥式殼管式冷凝器外形和接管布置見圖10-2。冷卻水在水平冷凝管內受迫對流，制冷劑在殼體內水平管簇外凝結。

臥式殼管式冷凝器的優點為:

①可以安裝在壓縮機下面，安裝較緊湊;

②冷卻水受迫對流，管內面積全部浸潤，因此傳熱系數較高;

③冷卻水溫升可以較大，因而冷卻水循環ht較小。

臥式殼管式冷凝器的缺點為:

①需要較大維修空間來清洗水垢，冷卻水系統為閉式系統，不可以在運行中清洗水垢，應使用水質較好的冷卻水;

②水泵耗功較大;

③體積與重量均較大。
