氟利昂冷庫制冷系統以熱力膨脹閥為高低壓的分界線，把系統分為高壓系統和低壓系統。高壓系統是指由壓縮機排氣口、油分離器、冷凝器、儲液器、干燥過濾器、熱力膨脹閥進液口等組成的系統。低壓系統是指由熱力膨脹閥出液門、蒸發器、壓縮機吸氣口所組成的系統。

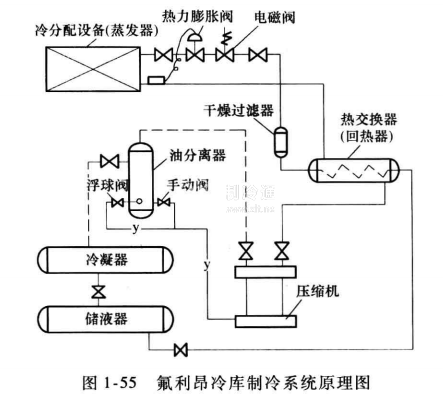

在圖1-55所示的氟利昂冷庫制冷系統中，被油分離器分離下來的潤滑油，經浮球閥自動控制或通過手動閥放回壓縮機曲軸箱。

干燥過濾器設在蒸發器和回?zé)崞髦g的液體管道上，也可設在儲液器和回?zé)崞髦g的液體管道上。對于小型制冷裝置，為減少制冷劑充注量，也可用冷凝儲液器代柞冷凝器和儲液器。在壓縮機停車后，電磁閥用以切斷冷分配設備的供液，防止制冷劑液體流入蒸發器等低壓系統，避免壓縮機起動時發生液擊。

在小型制冷裝置中，為簡化系統，也有將供液管與回氣管捆在一起的情況，同樣能起到熱交換器的作用。
