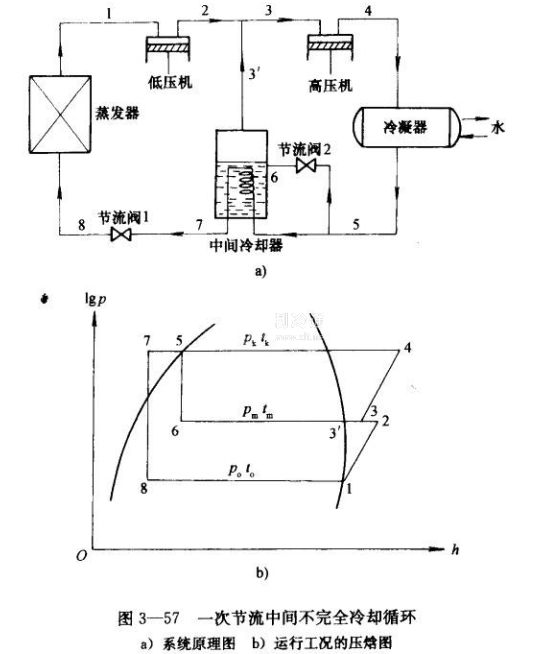

如圖3-57所示為一次節流中間不完全冷卻的雙級壓縮制冷循環的系統原理圖和運行工況的壓焓圖。

(1)蒸發器內的低溫低壓液態制冷劑吸熱汽化為干飽和蒸氣，由低壓機吸走，即圖3-57b中的點1。

(2)低壓機將蒸氣壓縮為過熱蒸氣(點2)。

(3)中間冷卻器內干飽和蒸氣(點3)與低壓機排來的過熱蒸氣(點2)混合成為高壓機的吸氣(點3)。

(4)高壓機將蒸氣(點3)壓縮為高溫高壓的蒸氣(點4)，并進入冷凝器。

(5)冷凝器在冷凝壓力下將氣體冷凝為液體(點5)。

(6)液體分兩路供出，一路給中間冷卻器供液，使之在中壓下吸熱汽化為干飽和蒸氣(點6);另一路通過中間冷卻器內的蛇形盤管在冷凝壓力下過冷到點7，經節流閥減壓到點8，給蒸發器供液。

從上述循環中可以看到，低壓機排出的過熱蒸氣只是與中間冷卻器產生的干飽和蒸氣混合，因此，沒有將低壓機的排氣冷卻為干飽和蒸氣，只是通過混合而降低低壓機的排氣溫度。
