布置各種設備時應滿足以下基本要求:

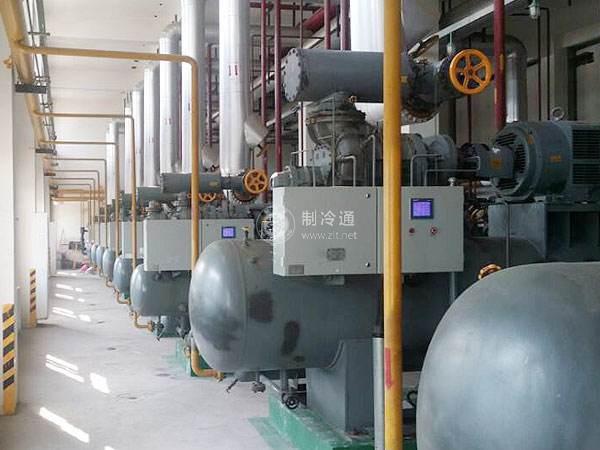

(1)壓縮機。壓縮機的指示儀表應面向主要操作通道。兩臺壓縮機突出部位之間的間距應不小于1m，并有抽出曲軸的可能性。在決定每一臺壓縮機所占用的平而面積時，應以機體最大凸出部分為準，而不能以基礎外形尺寸為準。此外還應包括電動機的啟動設備以及氣缸冷卻水上水管和排水漏斗所占去的位置。排水漏斗應緊靠壓縮機基礎的外露部分，以免妨礙操作。

(2)冷凝器。冷凝器布置應符合有關各類冷凝器特性的要求。不論采用何種冷凝器，均應保證氨液能借重力自流入高壓儲液器。殼管式冷凝器應留有清洗與更換管子的操作空間和位置淋澆式、蒸發式冷凝器應布置在開敞而通風良好的地方，但應防止水滴隨風飄入機房和配電間。

(3)高壓儲液器。高壓儲液器應靠近冷凝器，若布置在室外，應防止太陽直接照射。液面指示器應安排在易于觀察而又比較安全的地方。

(4)中間冷卻器。中間冷卻器所占用的平面面積應包括液面控制裝置，如浮球閥或遙控液位計、電磁閥等所占的位置。基礎露出地面的高度不宜小于300mm。中間冷卻器的位置宜靠近高壓級和低壓級壓縮機，可以布置在機房內或設備間內。

(5)氨油分離器。洗滌式氨油分離器需要從冷凝器的出液管引進氨液，冷凝器出液管與氨油分離器進液管的相對高差應不小于300mm，亦不宜過大。因此，洗滌式氨油分離器的位置與標高應滿足便于引進氨液和控制液位的要求。其他類型的氨油分離器的標高可不受此限。

(6)冷凝水泵和融霜水泵。水泵都有較大的噪聲，妨礙值班人員對制冷壓縮機運行聲響的監聽。因此水泵應布置在單獨的房間內，不宜直接朝壓縮機間開門、開窗，務必使其噪聲不干擾對壓縮機運行聲響的監聽。
