冷卻空氣的蒸發器都是制冷劑在管內蒸發直接冷卻空氣，有冷卻盤管和冷風機兩種。

(1)冷卻盤管。冷卻盤管多用于冷庫和試驗用制冷裝置中，其共同點是制冷劑在管內蒸發，管外空氣的流動方式為自然對流。冷卻盤管大多用肋片管組成。對于氨制冷系統應用鋼管，且一般用套片式肋片管;對于氟利昂制冷系統多用銅管，肋片管則可以是繞片或套片式的。有的冷卻盤管也可用光管制成。冷卻盤管按其在室內的安裝方式不同，可分為墻盤管、頂盤管及擱架式盤管等。

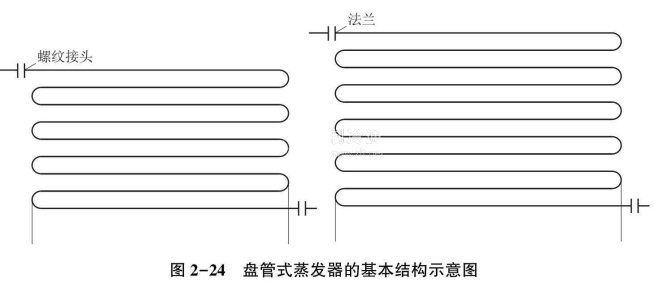

圖2-24所示為制冷中常用的盤管式蒸發器，簡稱蒸發盤管。它銳于冷庫即成為冷庫的空氣冷卻盤管，實現冷庫降溫;在冷藏柜或陳列柜中，同樣可實現冷藏柜或陳列柜的降溫。這類蒸發器是靠空氣自然對流進行換熱，換熱效率低，降溫速度慢，但盤管結構簡單、方便安裝。

(2)表面式蒸發器。表面式蒸發器常與風機同時使用，故常稱冷風機。風機把空氣高速吹入蒸發器，空氣在流動過程中不斷降溫，然后被送入冷庫或冷藏柜、陳列柜。因?yàn)榭諝馐菑?qiáng)迫對流通過蒸發器，所以換熱效率高，冷庫或冷柜降溫速度快，而且溫度分布比較均勻,如圖2-25所示。
