制冷空調水系統設計的步驟通常有以下幾種:

①確定系統形式;②管路布置;③進行水力計算,確定管徑,計算得出最不利環路阻力損失;④選擇水泵、閥門、附件等;⑤確定水系統控制方式。

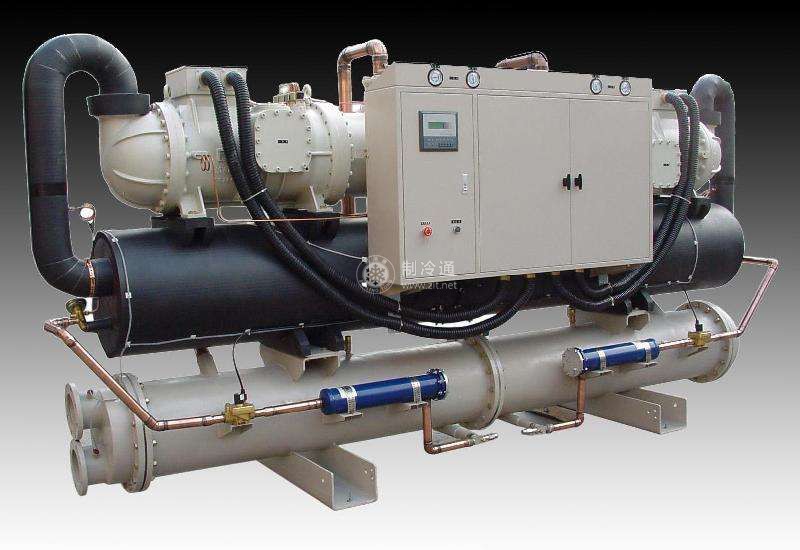

水冷式冷水機組冷凝器中制冷劑的凝結散熱是靠冷卻水帶走,以維持冷水機組在設定的冷凝壓力下運行，所以冷卻水系統的合理設計是保證冷水機組長期高效運行的基本條件。

《民用建筑供暖通風與空氣調節設計規范》第8.6.3條規定:空調系統的冷卻水水溫應符合下列規定:

①冷水機組的冷卻水進口溫度宜按照機組額定工況下的要求確定,且不宜高于33℃ 。②冷卻水進口最低溫度應按制冷機組的要求確定,電動壓縮式冷水機組不宜小于15.5℃,溴化鋰吸收式冷水機組不宜小于24℃;全年運行的冷卻水系統,宜對冷卻水的供水溫度采取調節措施。③冷卻水進出口溫差應根據冷水機組設定參數和冷卻塔性能確定,電動壓縮式冷水機組不宜小于5℃ ,溴化鋰吸收式冷水機組宜為5~7℃ 。

《民用建筑供暖通風與空氣調節設計規范》第8.6. 4條規定:冷卻水系統設計時應符合下列規定:

①應設置保證冷卻水系統水質的水處理措施。②水泵或冷水機組的入口管道上應設置過濾器或除污器。③采用水冷殼管式冷凝器的冷水機組，宜設置自動在線清洗裝置。④當開式冷卻水系統不能滿足制冷設備的水質要求時,應采用閉式循環系統。
