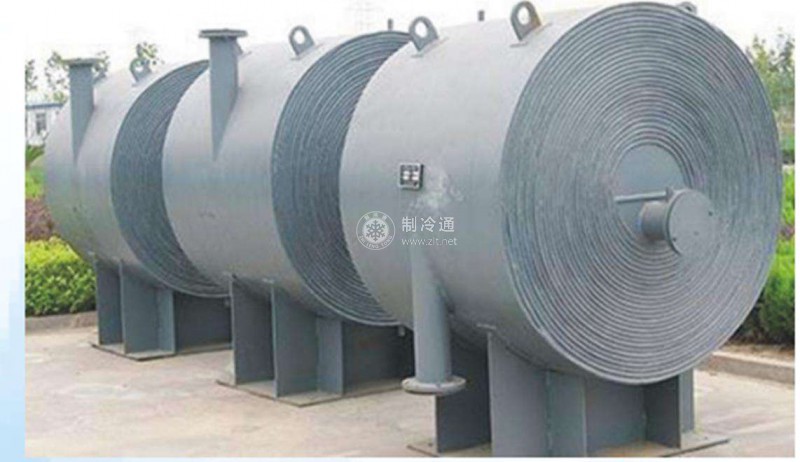

螺旋板式冷凝器是一種高效率的換熱器，于20世紀70年代開始在制冷裝置中使用。

    兩張厚為1.5一4mm的鋼板上，焊有圓鋼支承，支承高度即鋼板間距約為5~20mm.以保證一定的流通道和增大螺旋板的剛性，螺旋板由兩張平行的鋼板在專用的卷板機上卷制而成。

    流道始于螺旋板式換熱器的中心，終于螺旋板式換熱器的外緣，螺旋板的上下兩端用封條焊死。

    冷卻水從螺旋板式冷凝器的外緣端部進入，從中央的上部流出。制冷劑蒸氣從螺旋板式冷凝器中央隔板的另一側上部進入，制冷劑的冷凝液匯集于底部流出。

    螺旋板式冷凝器的單位體積傳熱面積大，傳熱系數高.冷卻水的流速為1~1.3m/s時，傳熱系數為945一1023W/(㎡·K),

    螺旋板式冷凝器的優點:體積小，重量輕，傳熱系數高，在工作條件相同的情況下，螺旋板式冷凝器的傳熱系數可比管殼式冷凝器提高50%左右。

    螺旋板式冷凝器的缺點:承受壓力有限，制造較復雜，冷卻水的阻力大而且內部不易清洗，對冷卻水的水質要求比較高。
