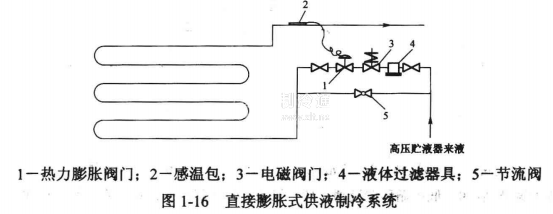

直接膨脹式供液制冷系統 (如圖1-16所示)。
高壓液體制冷劑通過膨脹閥直接向蒸發器供液制冷，吸熱氣化后直接由制冷壓縮機吸入，稱為直接膨脹式供液制冷系統。其流程:高壓液體制冷劑一膨脹閥一蒸發器(吸熱制冷，成氣、液兩相)一制冷壓縮機吸入。
優點:該系統簡單，不需設置氣液分離器，節省了投資;缺點:不能均勻供液，且難以控制供液，因無效氣體，影響蒸發器傳熱效率和制冷壓縮機的制冷效率。只適用于負荷小的小型冷庫和小型自動化制冷裝置。
在氟利昂制冷系統中可采用直接膨脹式供液制冷系統，為避免供液難以控制，使用了熱力膨脹閥供液，這樣可使制冷劑有二定的過熱度，不會造成制冷壓縮機的濕行程。

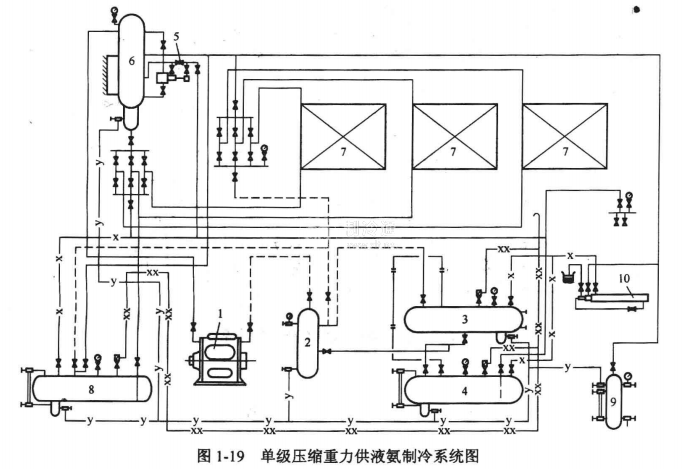

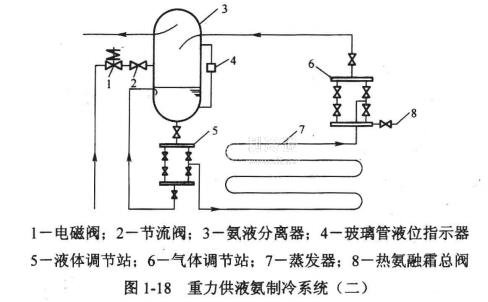

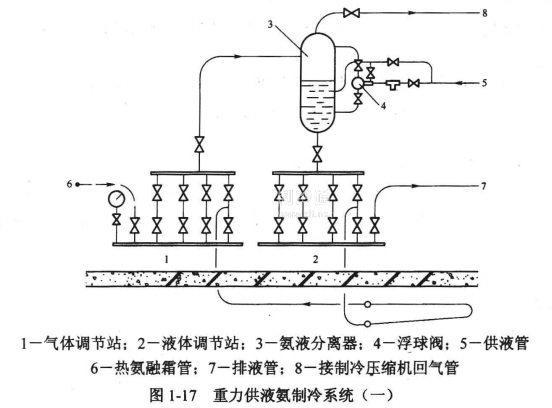

重力供液制冷系統 利用位置較高的氨液分離器里的液體高度作為液柱靜壓力，使液體依靠重力作用流入蒸發器供液制冷，稱為重力供液制冷系統。重力供液制冷系統如圖1-17至圖1-19所示。重力供液制冷系統流程:高壓液體制冷劑→浮球閥或手動膨脹閥→氨液分離器→低壓液體制冷劑借助重力由高向低處流進→蒸發器制冷→氨液分離器→制冷壓縮機吸入。
