中間繼電器是繼電器接點控制線路中最基本的元件。應用它可以組合成各種邏輯功能線路。且能擴大接點。中間繼電器型號很多。冷庫常用的中間繼電器有以下幾個型號。
JTX系列小型通用繼電器:體積小，最大尺寸只有37(寬)x 35.7(深)x 46(高)MM，電源電壓有交流和直流兩種。線圈消耗功率小，線圈消耗功率直流為1W;交流為2.5VA,適用于一般的自動裝置、繼電保護裝置、信號裝置和通信設備中作信號指示和啟閉電路的元件。

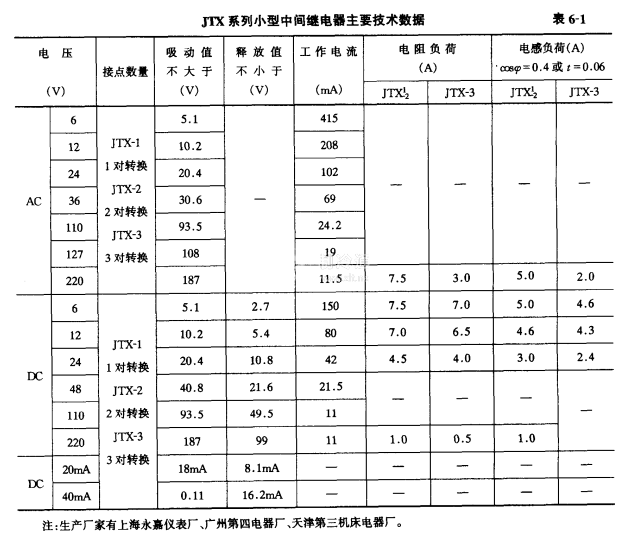

繼電器動作特性:交流電壓繼電器，在額定電壓85%以上能可靠動作;直流電壓繼電器，在20℃時，在額定電壓85%以上能可靠動作;直流電流繼電器，在額定電壓90%以上能可靠動作。在額定負荷下，能可靠地吸合10萬次，而不需調整。主要技術數據見表6-1。
JQX-1OF小型中間繼電器:體積小，最大尺寸只有35(寬)x 68(VR) x 35(高)mm，電源電壓有交流和直流兩種。接點容量A 220V 4A, 127V8A; DC24V無感負荷10A。線圈消耗功率直流不大于2W;交流不大于3.5VA。適合自動裝置及電力系統中用作換接交流或直流電路之用。

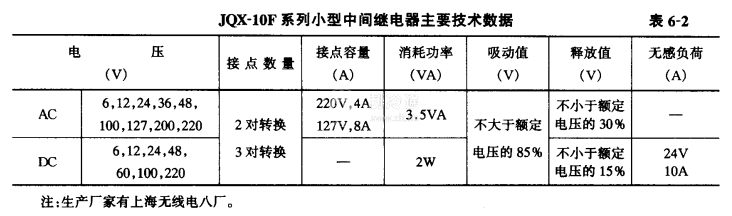

動作電壓不大于額電壓的85%;釋放電壓，交流不小于額定電壓的30%，直流不小于額定電壓的15%;連續工作最高電壓不超過110%,繼電器具有透明防塵罩和插座，便于安裝和更換。主要技術數據見表6-2。
JZ7系列中間繼電器:適用于AC500V,50Hz或60Hz及DC440V及以下的控制電路中，用來控制各種電磁線圈，使信號放大或?qū)⑿盘杺鹘o數個有關控制元件之用。
