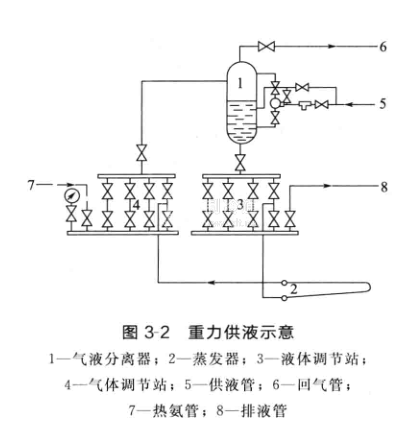

重力供液是在蒸發器與節流閥之間增設一個汽液分離器，使其中的液面高于冷卻設備的工作液面，借助液柱的靜壓力來克服流動阻力.使液態制冷劑流入冷卻設備，如圖3-2所示。

    ①高壓液體制冷劑節流后進入汽液分離器.將節流后產生的無效蒸汽進行分離，有利于提高冷卻設備的傳熱系數。

    ②進入液體調節站的不再是氣液混合的狀態.對并聯排管的均勻供液有利。

    ③蒸發器的回氣經過了氣液分離器的分離，避免了壓縮機液擊現象的發生，保證了壓縮機的安全運行。

    ④為了保證靜液柱高度，亞力供液一般要設閣樓放置氨液分離器，增加了土建投資.不

便于集中管理。

    ⑤有于液態制冷劑在蒸發器內自然流動.流速較小，隨制冷劑進人燕發器的潤滑油容易

積存，降低蒸發器的傳熱系數。

    由于重力供液的上述特點.所以它不適用于大型冷庫，一般適用于500t以下的，中、小型氨系統和鹽水制冰系統。
