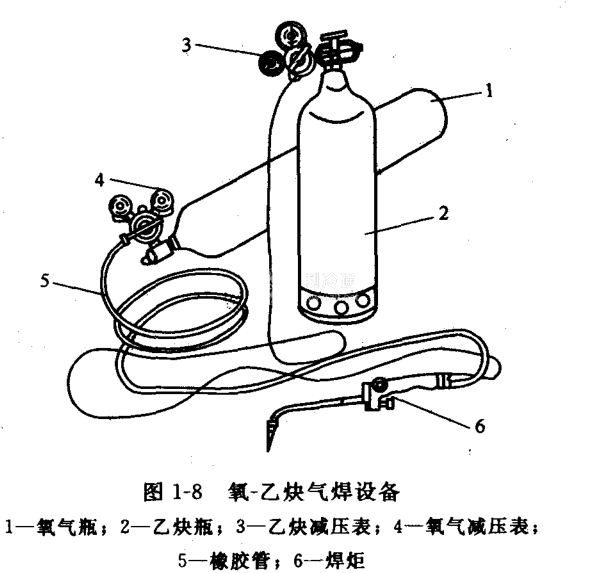

焊接工具主要由三部分組成，如圖1-8所示
①氧氣瓶。氧氣瓶是儲(chǔ)存和運(yùn)輸高壓氧氣的容器。氧氣瓶容量一般為40L,額定工作壓力為15 MPa。瓶體漆成天藍(lán)色，并漆有黑色“氧氣”字樣。
氧氣瓶在使用時(shí)有以下注意事項(xiàng)。
a.在室內(nèi)外使用氧氣瓶時(shí)，必須安放穩(wěn)固，防止傾倒;使用氧氣瓶時(shí)，要放在涼棚內(nèi)，嚴(yán)禁陽(yáng)光直接照射或靠近火爐、暖氣片，以防因溫度升高使瓶?jī)?nèi)壓力劇增，引起爆炸。冬季如果氧氣瓶?jī)鼋Y(jié)，要用熱水解凍，嚴(yán)禁用明火加熱。
b.嚴(yán)禁易燃物和油脂接觸氧氣瓶閥、氧氣減壓器、焊炬、氧氣膠管，以免引起火災(zāi)和爆炸。
c.轉(zhuǎn)動(dòng)瓶帽時(shí)，只能用手或扳手旋轉(zhuǎn)，禁止用鐵錘等硬物敲擊。
d.在安裝減壓器前，微開瓶閥，吹掉閥口內(nèi)的雜物，再輕輕關(guān)閉，裝上減壓器后，要緩慢打開瓶閥，人體要避開閥門噴出方向。
e.氧氣瓶的氧氣不能全部用盡，最后要留0.05-0.1MPa壓力的氧氣。
f.搬運(yùn)氧氣瓶必須戴上瓶帽，避免碰撞。不能與可燃?xì)馄俊⒂椭腿魏慰赡畚镆黄疬\(yùn)輸;在固定焊接工位要用鐵鏈將瓶可靠固定，移動(dòng)時(shí)需固定在專用移動(dòng)小車上。
g.氧氣瓶應(yīng)定期檢查’，經(jīng)檢驗(yàn)合格后方可繼續(xù)使用。
h.禁止用各種吊車吊運(yùn)氧氣瓶，禁止使用沒有減壓器的氧氣瓶。
②乙炔氣瓶。乙炔氣瓶是儲(chǔ)存和運(yùn)輸乙炔的容器。乙炔氣瓶容量一般為40L，額定工作壓力為1. 5MPa。瓶體漆成白色，并漆有紅色“乙炔”字樣。乙炔易溶于丙酮，根據(jù)這一特性，在乙炔氣瓶?jī)?nèi)裝有浸滿著丙酮的多孔性填料，可使乙炔穩(wěn)定而安全地儲(chǔ)存在瓶中。
乙炔氣瓶在使用時(shí)有以下注意事項(xiàng)。
a.乙塊氣瓶不能受到劇烈的振動(dòng)和撞擊。
b.乙炔氣瓶應(yīng)直立放置，防止丙酮隨乙炔流出，發(fā)生危險(xiǎn)。
c.乙炔氣瓶表面溫度不得超過40'C，因而必須避免陽(yáng)光暴曬，應(yīng)遠(yuǎn)離熱源。
d.在減壓器與瓶的連接口或其他接頭管道有漏氣時(shí)嚴(yán)禁使用。
e.乙炔氣瓶氣體不能全部用完，要求瓶?jī)?nèi)表壓不低于0. 1 MPa。
f.開啟瓶閥時(shí)動(dòng)作應(yīng)緩慢，一般只需開啟3/4~3/2圈。

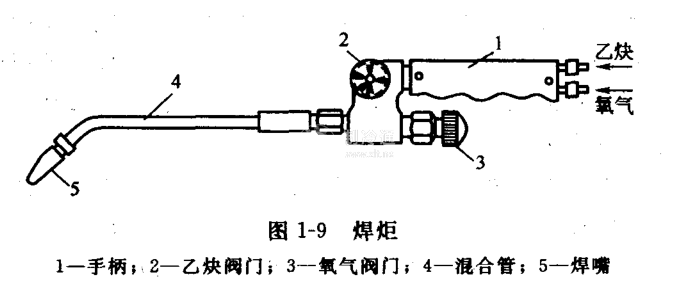

③焊炬。焊炬使氧氣與乙炔經(jīng)兩個(gè)針閥調(diào)節(jié)后按正確比例混合，噴出的混合氣體點(diǎn)燃后可產(chǎn)生高溫，用來焊接管路的接頭。焊炬結(jié)構(gòu)如圖1-9所示。
焊接時(shí)火焰的大小可通過兩個(gè)針閥控制、調(diào)整，不同的材料、不同的管徑，所需焊炬的大小和火焰溫度的高低也不同，這需在焊接時(shí)逐漸摸索，靈活掌握。
④焊料與焊劑。

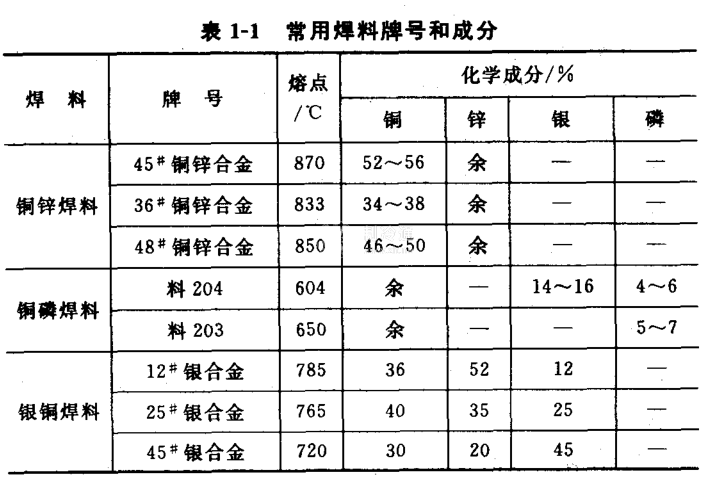

a焊料。制冷系統(tǒng)對(duì)密封性要求很高，而系統(tǒng)的密封性主要靠高質(zhì)量焊接來保證，合理地選用焊料是保證焊接質(zhì)量的重要環(huán)節(jié)。焊接時(shí)要根據(jù)管道材料和結(jié)構(gòu)，正確地選擇焊料。常用的釬焊焊料有銀銅焊料、銅鋅焊料和銅磷焊料，常用焊料牌號(hào)和成分見表1-1。
銅與銅之間焊接可選用銅磷焊料或低含銀量的銅磷焊料。這種焊料價(jià)格低廉，具有良好的流動(dòng)和潤(rùn)濕性能，而且不需要焊劑。不需焊劑的焊料稱為自釬性焊料，這種焊料對(duì)制冷系統(tǒng)的焊接較好。因?yàn)楹竸┯袕?qiáng)腐蝕性，若焊后的殘留物清洗不凈，將帶來極大的后患，自釬性焊料則可避免這類腐蝕。
銅與鋼或鋼與鋼材料之間的焊接，可選用銀銅焊料和適當(dāng)?shù)暮竸：负蟊仨殞⒑缚诟浇臍埩粑镉脽崴蛩魵鉀_洗干凈，以防產(chǎn)生腐蝕。焊劑使用時(shí)最好用酒精稀釋成糊狀，涂于焊口表面，焊接時(shí)酒精迅速揮發(fā)而形成平滑薄膜，不易流失。同時(shí)，亦可避免水分侵入制冷系統(tǒng)。
b.焊劑。焊劑也稱焊藥。在氣焊過程中，焊劑的作用主要是防止被焊工件金屬及焊料的氧化。氣焊時(shí)若不使用焊劑，焊縫中夾雜的氧化物會(huì)使焊接處的強(qiáng)度降低，產(chǎn)生泄漏。
焊劑分非腐蝕性和活化性兩種。非腐蝕性焊劑對(duì)氣焊溫度在800℃以上的金屬有效?；罨院竸┚哂休^強(qiáng)的清除氧化物和雜質(zhì)的能力，但熔劑的熔渣對(duì)金屬有腐蝕作用，焊完后必須全部清除.
氣焊時(shí)要根據(jù)焊件的材料、焊料選用焊劑。銅管與銅管的焊接，使用銅磷焊料可不用焊劑，若使用銀銅焊料或銅鋅焊料可選用非腐蝕性焊劑，如硼砂、硼酸或兩者混合的焊劑。銅管與鋼管或鋼管與鋼管的焊接，用銀銅焊料或銅鋅焊料時(shí)，要選用活化性焊劑。
