利用感溫物質的壓力隨溫度變化而變化的性質來測量溫度，是壓力式溫度檢測、調節儀表的基本原理。

壓力式溫度計

壓力式溫度計的結構原理如圖2-5所示。由感溫包、毛細管和彈簧管組成的封閉空間內充滿液體(或氣體)。當被測溫度發生變化時,溫包內的液體體積由于熱脹冷縮而發生變化,對彈簧管的壓力也發生變化,追使彈簧管變形而使其自由端發生偏轉,帶動指針指出被測的溫度值。

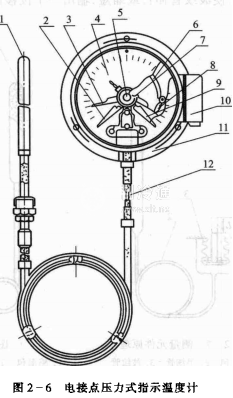

如果在儀表中心增加兩個可調節的上限和下限定位指針,即可以做成電接點壓力式指示溫度計。這三個指針相互絕緣,引出三根導線。當溫度升高到所調上限值時,指針與上限值定位指針接觸,發出溫度上限信號;當溫度降到下恨值時,指針與下限值定位指針接擊,發出進度下限信號,如圖2-6所示。

目前,常用的有WTZ-288型和WTQ-288型電接點壓力式指示溫度計。適用于20m之內的工業設備上的氣體、液體和蒸氣的溫度測量,也可作為溫度調節系統的電路開關。
