BL-50型空調機采用全封閉式壓縮機、V形布置的銅管套鋁片蒸發器、同心套管水冷冷凝器組成制冷系統。結構緊湊，質量輕。配用兩臺低噪聲前向多葉離心式通風機。冷風機裝有溫度自動控制器，感溫包裝于回風柵內側，根據回風參數由控制器自動開停壓縮機以調節室內溫度。

冷風機左右側均可配置水管。前后回風、左右新風口可任憊選擇，方便安裝與使用。冷風機的安裝是在水平的地面上放置高度為100~150mm木板臺做基礎，底盤下墊以15~20mm橡膠板。

冷風機冷卻水接管:進水管底部應裝放水堵，出水管最高處設放氣堵。當使用直流水冷卻時，為節約用水和安全起見，在進水管上應裝水量調節閥(或水電磁閥)及斷水保護裝置。當配用冷卻塔使用循環水時，應設自來水管以補給新鮮水，使冷凝器進水溫度不超過32℃ ,凝結水排水孔在左右側均可連接，接至下水道。

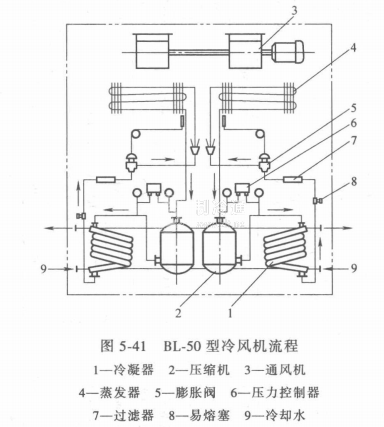

電源接口在右側，電纜應按主電流36A選配。要求電源的電壓波動在額定電壓的110%以內，相間不平衡在2%以下。BL-50型冷風機流程如圖5-41所示。
