冷凝器與貯液器之間的管道布置，應保證冷凝器中的液體能順利地流入貯液器，使冷凝器保持足夠的冷凝面積以獲得最高效率。

冷凝器中的液體是利用重力經管道自由流入貯液器的。為保證排出暢通，冷凝器與貯液器之間應保證有一定高度差，冷凝器與貯液器之間截止閥安裝位置應距冷凝器下部200mm以上，如圖1一45所示。管道中液體最高流速應不大于0.5m/s。水平管段應有不小于1/50的坡度，坡向貯液器。

單臺蒸發式冷凝器可利用液體管自身均壓，管道流體流速應不大于0.5m/s，水平管應有1/50的坡度，坡向貯液器。蒸發式冷凝器出液口至水平管段的垂直距離不小于200mm;蒸發式冷凝器與貯液器之間不設均壓管時，應在貯液器上安裝放空氣閥，見圖1一46。

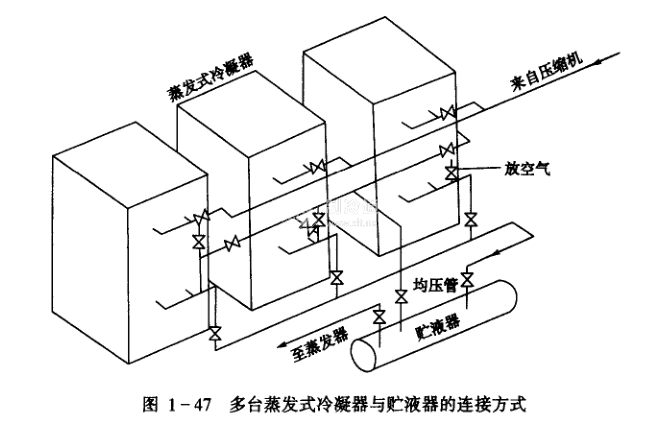

多臺蒸發式冷凝器并聯運行時，為防止液體倒流至壓力較低的冷卻排管中，應保證出液管直立管段有足夠高的液柱，用以平衡各冷凝器壓力差。液體總管在進人貯液器處向上彎起做一“液封”。冷凝器出液口與貯液器水平進液管之間的垂直距離應不小于600mm。液體管道內流速應不大于0.5時s，水平管應有1/50坡度，坡向貯液器;多臺蒸發式冷凝器與貯液器之間應安裝

該連接方式適用于冷卻排管壓力降小于或等于6.867Pa。如壓力降較大時，則壓降每增加6.867Pa，冷凝器出液口與貯液器水平進液管之間的垂直高度應相應增加600mm。如垂直管的安裝高度受條件限制，無法滿足要求時，可將均壓管接至冷凝器出液管段上，此種連接方式就無須考慮冷卻排管的壓力降，只須克服管道及閥門之間的流道阻力。

采用此種連接方式可降低冷凝器的安裝高度，一般按此種方式連接，冷凝器出液口與貯液器水平進液管之間的垂直高度差不小于480mm，所有并聯冷凝器的技術規格應完全相同。當停用其中某臺冷凝器時，必須關閉該冷凝器進出口閥，防止該臺冷凝器液倒灌至排氣管中。
