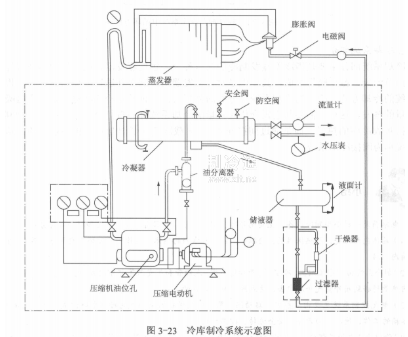

冷庫的制冷循環裝置可分為兩部分：制冷機系統和冷卻系統。通常情況下，制冷機系統部分設置在庫外的機房內，冷卻系統設在庫內。如圖3-23所示，圖中虛線框內部分即為制冷劑系統。

1、制冷機系統部分

制冷機系統部分是冷庫的動力部分，包括制冷壓縮機、儲液器、冷凝器、油分離器、汽液分離器和集油器等。它們是由管路連接起來，構成一個系統。制冷機系統的工作過程是從制冷壓縮機排出的高壓氣態制冷劑，在油分離器中將夾帶在氣態制冷劑中的潤滑油分離出來，重新送回制冷壓縮機中。而經分離過的氣態制冷劑被送入冷凝器，在冷卻水的作用下冷凝為高壓液態制冷劑，輸進儲液器，并經過干燥過濾器的濾雜脫水，由膨脹閣節流降壓為低壓液態制冷劑，在蒸發器內吸收冷庫食品的熱量，蒸發成低壓氣態制冷劑，又重新被制冷壓縮機吸入汽缸內，壓縮為高壓制冷劑氣體，重復上述過程，以達到冷庫連續制冷目的。制冷劑在系統中的循環過程，如圖3-24所示。

2、冷卻系統部分

冷卻系統部分主要是指冷庫蒸發制冷的低壓部分，包括蒸發器、低壓儲液器及氣體調節站(由節流閥、截止閥等組成，其作用是對各蒸發器所需制冷劑進行分配與調節)。根據冷卻系統的冷卻方式，冷庫的冷卻系統部分有兩種形式;一種是制冷劑在蒸發器內直接吸收冷庫熱量的蒸發，這種不需要其它媒介傳遞熱量的冷卻系統稱為直接冷卻系統，另一種制冷劑不直接吸收冷庫的熱量，而是通過間接介質一一載冷劑(低溫鹽水)傳遞熱量的，這種冷卻系統稱為間接冷卻系統。
