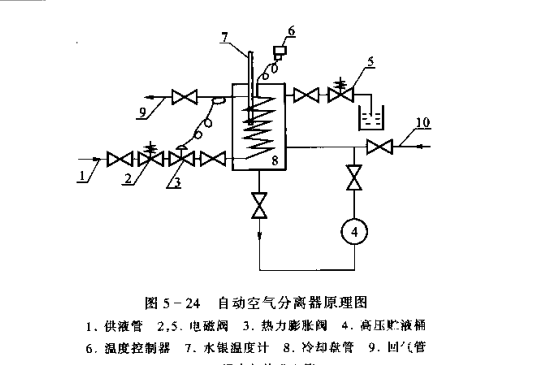

圖5-24所示為自動空氣分離器原理圖。其工作原理是:放空氣器內裝有蒸發盤管，利用裝在回氣管上的熱力膨脹閥感溫包控制進液量。當混合氣體進人放空氣器中.即被盤管冷卻，氮氣被冷凝成液體，靠重力流回到貯液桶。空氣不凝結，仍為氣體聚積在容器上部。容器內由于氮氣的冷凝.溫度不會降低，當容器中空氣增多時進人容器的氮氣相減少，氨氣的冷凝也隨之減少.溫度就逐漸降低，當達到溫度控制器的調定溫度時(一5℃以下)，電磁閥5打開放空氣。空氣放出后，容器內的壓力降低，混合氣體又補充進來，容器溫度又逐漸升高.溫控器又指令電磁閥5關閉，停止放空氣。如此反復工作.就可將系統中的空氣自動排出。

    電磁閥2與壓縮機聯動，當系統中有任一臺壓縮機運轉時，電磁閥2就開啟.放空氣器就開始工作。

安裝自動放空氣器時應注意以下問題:

(1)放空氣器要包隔熱層及防潮層。

(2)溫度控制器6的溫包要安裝在冷卻盤管的中心距頂部1/3高度處。

(3)放空氣器安裝的位置至少比貯液桶高600mm，以確保氨液順利流回到貯液桶。

(4)冷凝液的出液管應接至貯液捅的液體部分。
