油分配閥的裝配

1.在清洗油分配閥零件時，不要用棉紗或棉織纖維多的織物，而用絲綢織物擦洗。閥芯與閥體的徑向間隙為0.03mm左右。

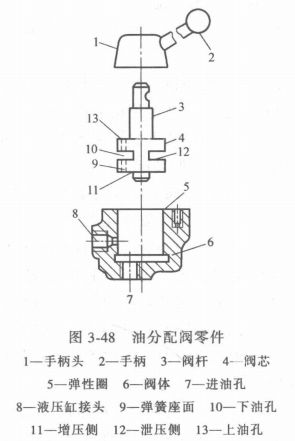

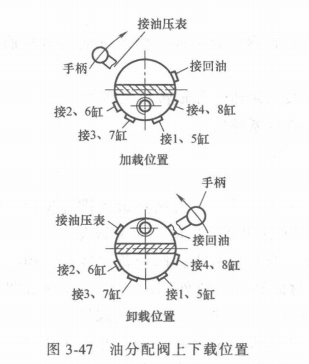

2.在制冷壓縮機裝配時，應注意將閥芯有油孔一側，對準上載接頭，另一側對準泄壓管(油回到曲軸箱)接頭，如圖3-47和圖3-48所示。

3.閥芯和彈簧裝入閥體后，將套筒與彈性圈以及閥蓋裝好，用沉頭螺釘擰緊。試通時，可用手指按住接頭孔，從進油口吹氣，按數字從“0”位到“1”位逐個檢查，同時檢查一下回油孔的通向是否符合要求，然后將油分配閥裝入控制臺孔內，將標牌裝好，手柄箭頭指示“0”位，用螺釘緊牢。

4.裝油管連接螺母時，先將墊圈裝好，對應接頭擰緊螺母。

安全閥的裝配

1.閥芯和彈簧放入閥體要平整，不能裝偏。

2.試壓時，要注意調節螺釘，如壓力過高才能跳起，可調松一點;如不到規定壓力便跳起，可調緊一點，直到壓力調準為止。調整裝好后進行鉛封。

截止閥的裝配

1.截止閥裝配時，將半環墊圈和閥桿裝入閥蓋內，再把塑料網裝進填料盒內，用壓緊螺母擰上即可。

2.密封圈(塑料)放入閥瓣凹槽內，將壓緊蓋裝上，用螺釘擰緊。再把閥瓣放入閥桿，一同裝入閥體內，然后將周圍的螺釘對稱擰緊。

浮球閥的裝配

將閥桿與浮球下桿用開口銷固定，然后把閥芯裝在閥座密封面上。再將浮球上桿放入浮球支腳的孔內，用螺釘將浮球支腳與閥蓋連接為一體。應注意浮球與閥芯的垂直度。
