室外機負載為壓縮機、室外風機、四通閥線圈，室內機主板設有3路相同的繼電器電路用于單獨控制。壓縮機由于功率較大，因而運行電流也比較大，相對應的繼電器未安裝在室內機主板上面，而是固定在電控盒內。

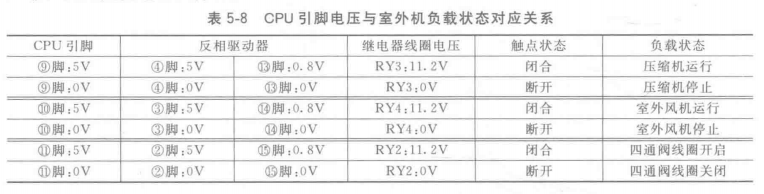

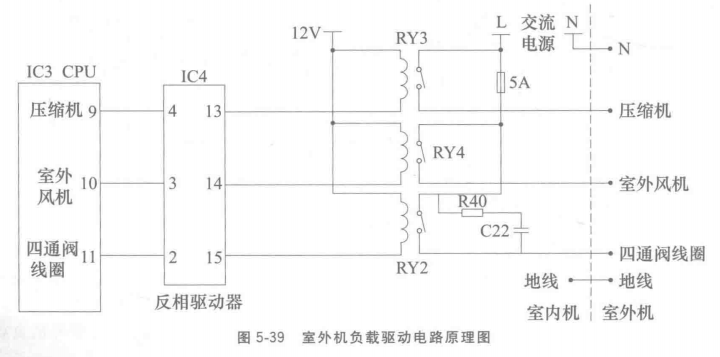

室外機負載驅動電路原理圖見圖5-39， CPU引腳電壓與室外機負載狀態的對應關系見表5-8。

3路繼電器工作原理相同，下面以濟南壓縮機繼電器為例來介紹其工作原理。當CPU⑨腳電壓為高電平5V，并送至反相驅動器IC4的④腳輸入端時，其對應輸出端?腳為低電平約0. 8V，繼電器RY3線圈電壓約為直流11. 2V，產生電磁吸力使觸點閉合，壓縮機開始工作，當CPU需要控制壓縮機停機時，其⑨腳變為低電平0V，使得繼電器RY3觸點斷開，壓縮機因無交流電源而停機。
