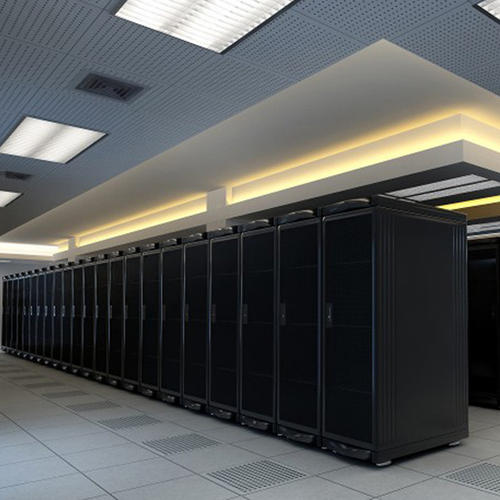

采用地板下送風天花板上回風,在設計中需要注意以下問題。

1、保持活動地板下一定的均壓靜壓值。機房內高架活動地板下的空間作為送風庫,通風截面積大,截面豎向間隔有許多活動地板的支架,截面橫向上間隔甚至重大有許多電費及通信線纜線槽,所有這些都造成空氣沿送風方向上的壓力損失。在線纜、線槽安裝時應盡量避開空調機組,比較大的線槽方向宜與氣流方向平行安裝。如果送風距離較長,空調機組的機外余壓雖能克服最遠端的阻力損失,但會造成送風近端和遠端有較大的壓差,不利于保持均勻的靜壓值,因此要盡量地控制地板下的送風距離。一般送風距離大于25m時,空調機組宜兩側分別布放。

2、保證高架地板架空高度。大中型機房高架地板甫設高度宜在400mm以上,有條件時應該盡量增加靜壓箱高度,保證在安裝了大量線槽、線管后,仍不影響氣流暢通。地表面應鋪設保溫材料,以防止冷量損失,在潮濕的季節里還可避免下層天花板結露。

3、控制活動地板下送風風速。風口板送風類似于局部孔板送風,要求送風風速小于3m/s，送風均勻。根據機房內設備集中布置的特點,為將局部大量的顯熱量帶走,送風口需集中布置在設備前方進風口,在全壓一定的情況下,這樣會造成靜壓箱局部斷面動壓增大,靜壓減少。

另外,由于空調送風量較大,在集中布置的風口附近不宜再設置風口,否則有可能會變成吸風口。為避免這種現象發生,在風口板上宣安裝調節閥,來調整局部的靜壓、動壓值,以達到最佳送風效果。

4、送回風風道凈化處理。灰塵落在電子插件上,會產生塵膜,既影響散熱又影響絕緣效果甚至引起短路。同時灰塵也增加元件表面的熱阻,導致元件過熱而燒毀,所以機房應按A級機房內的塵埃標準設計。地板下和天花板上的送回風風道需做凈化處理,裝飾材料宜選擇不起塵,不吸塵的材料。

5、人員較多的房間不宜采用這種送風方式,因?yàn)樗惋L(fēng)溫度較低,一般低于17℃,從底部送風,工作人員會有不舒適的感覺。
