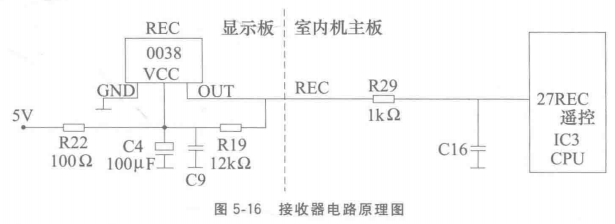

遙控接收電路原理圖見圖5-16。工作原理和掛式空調器相同，電路作用是為CPU提供遙控信號。

遙控器將經過編碼的調制信號以38kHz為載波頻率，發送至位于顯示板上的接收器REC。 REC將光信號轉換為電信號，并進行放大、濾波、整形，經R29送至CPU27腳，CPU內部電路解碼后得出遙控器的按鍵信息，從而對電路進行控制。CPU每接收到遙控信號后都會控制蜂鳴器響一聲給予提示。
